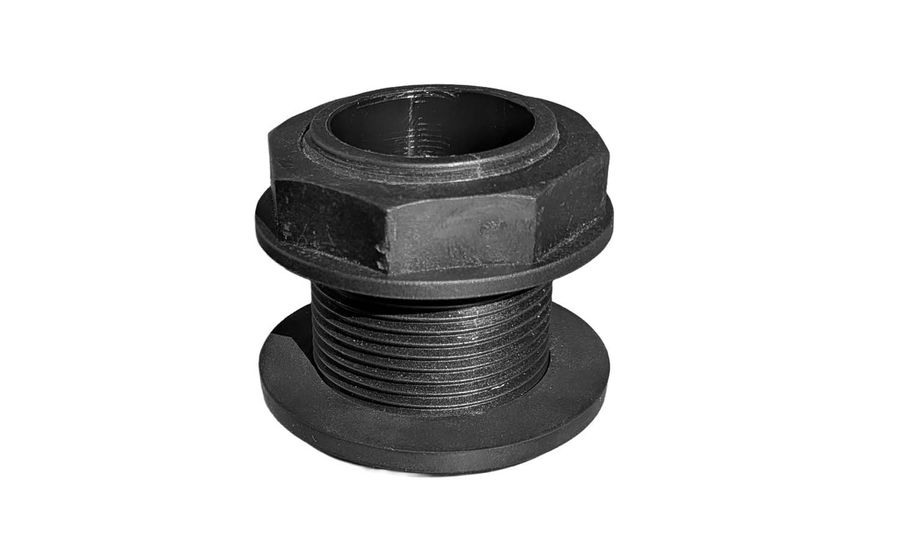

Raccord passe cloison DN25 pour vanne citerne
Raccord passe-cloison DN25 pour vanne de citerne souple
Le passe-cloison DN25 est une pièce destinée au raccordement de la vanne de sortie d’eau des citernes souples Rain’O.
Placé à travers la toile, il permet de maintenir la vanne tout en assurant l’étanchéité de la sortie d’eau grâce à son joint.
À quoi sert le passe-cloison DN25 de la vanne ?
Ce raccord passe-cloison DN25 s’adapte aux citernes souples Rain’O. Il assure l’étanchéité au niveau de la vanne de la citerne et est livré avec son joint d’étanchéité.
Le passe-cloison se serre de part et d’autre de la toile afin de maintenir correctement la sortie d’eau tout en comprimant le joint.
Diamètre DN25
Cette pièce est destinée à la sortie d’eau équipée de la vanne DN25 des citernes souples Rain’O.
Joint fourni
Le raccord est livré avec son joint destiné à assurer l’étanchéité entre le passe-cloison et la toile de la citerne.
Pièce de remplacement
Ce raccord permet de remplacer un passe-cloison DN25 existant lorsqu’une intervention est nécessaire sur la sortie d’eau.

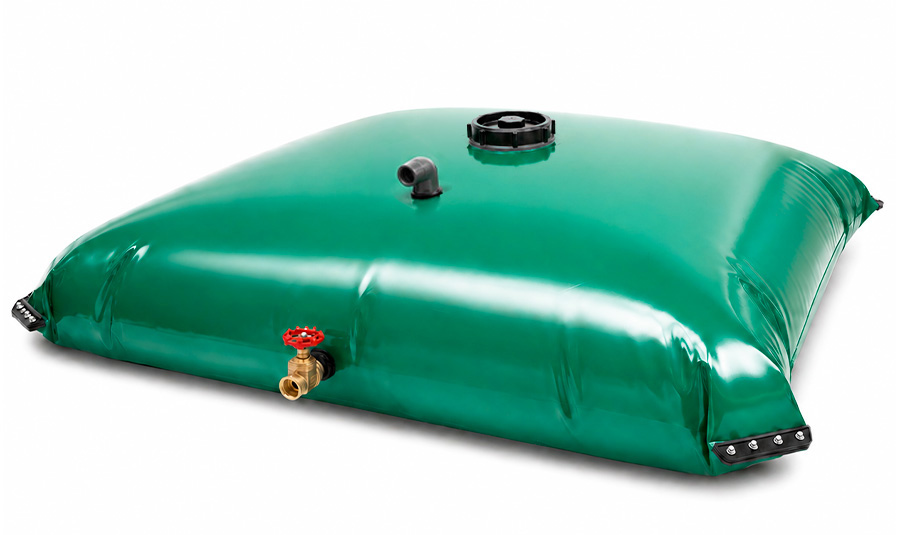

Le passe-cloison DN25 équipe la sortie d’eau de la citerne
Sur une citerne souple Rain’O, la vanne permet de récupérer ou de redistribuer l’eau stockée.
Le passe-cloison DN25 constitue la liaison entre cette vanne et la toile de la citerne. Il doit donc rester correctement serré et son joint doit être en bon état.
DN25 et DN32 : deux raccords pour deux fonctions différentes
Les citernes Rain’O utilisent plusieurs diamètres de raccordement. Le choix dépend de la fonction de la pièce.
DN25 : sortie d’eau
Le passe-cloison présenté sur cette page est destiné à la vanne de vidange ou de distribution de l’eau.
DN32 : remplissage
Le DN32 correspond au raccord utilisé au niveau du coude de remplissage raccordé au collecteur de gouttière.
Bien identifier la pièce
Avant la commande, vérifiez si l’intervention concerne la vanne de sortie ou le coude supérieur de remplissage.

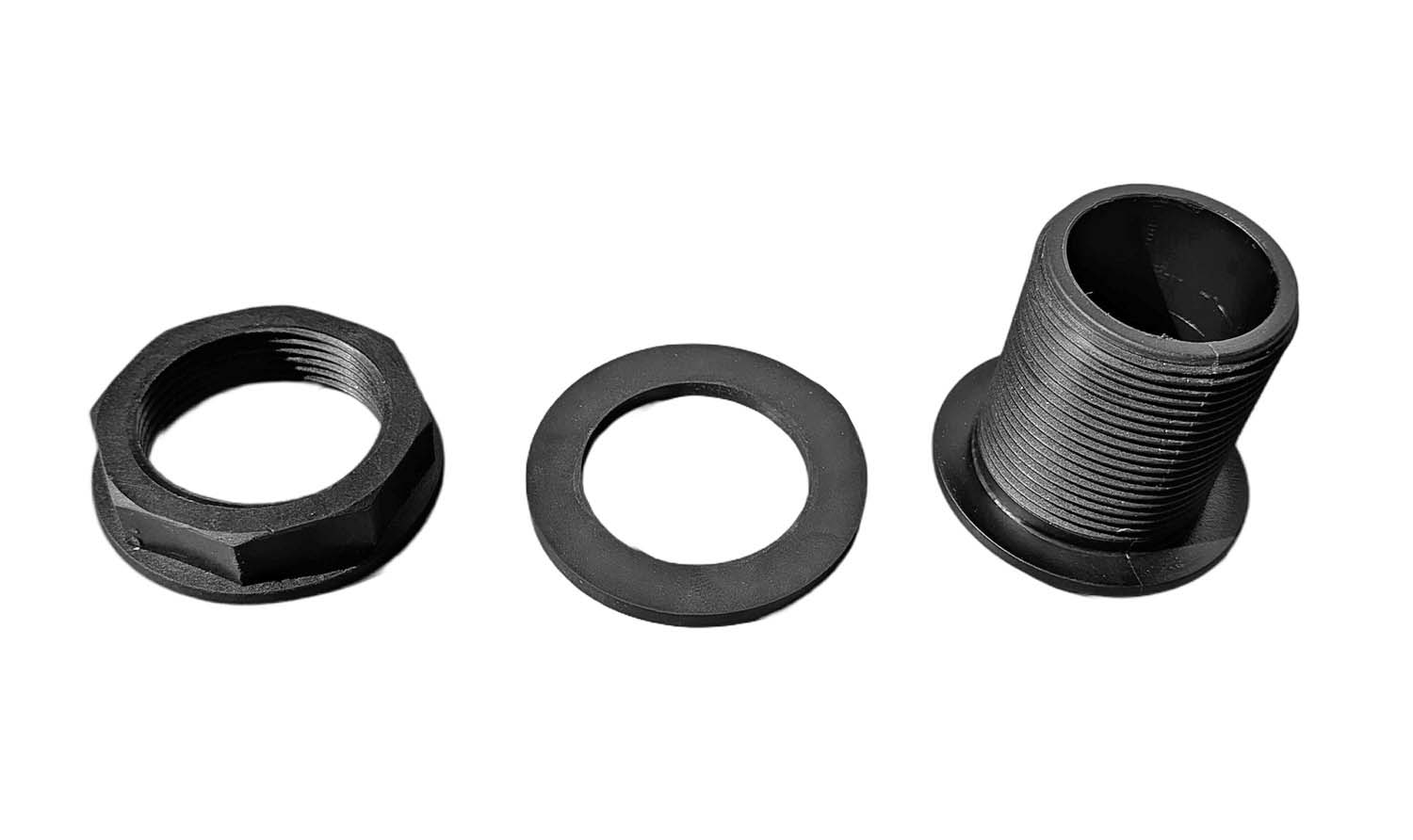

Montage du raccord de vanne à travers la toile
Le raccord traverse la toile de la citerne. Une partie se trouve à l’intérieur du réservoir et l’autre à l’extérieur.
Le joint assure l’étanchéité entre le passe-cloison et la toile lorsque les différentes parties sont correctement positionnées et serrées.
Comment remplacer un raccord passe-cloison DN25 ?
Pour remplacer ce raccord et effectuer correctement le serrage, il est nécessaire d’accéder à la partie intérieure de la citerne.
Cet accès s’effectue par la trappe de visite équipée d’un gros bouchon à vis, située à proximité du coude supérieur.
- Vider entièrement la citerne avant toute intervention.
- Fermer et démonter la vanne si elle est encore en place.
- Dévisser le passe-cloison existant.
- Contrôler l’état de la toile autour de la sortie d’eau.
- Positionner le nouveau raccord DN25 et son joint.
- Passer une main dans la citerne par la trappe de visite.
- Maintenir la partie intérieure pendant le serrage extérieur.
- Resserrer progressivement le passe-cloison.
- Remonter la vanne et vérifier l’étanchéité lors du remplissage.
Vanne DN25 vendue séparément
Le passe-cloison et la vanne remplissent deux fonctions distinctes. Cette page concerne le raccord traversant la toile.
La vanne de remplacement est vendue séparément.
Quand contrôler ou remplacer le passe-cloison de la vanne ?
Une vérification est recommandée lorsqu’une fuite ou un suintement apparaît autour de la sortie d’eau.
Avant de remplacer la pièce, contrôlez :
- le serrage du passe-cloison ;
- l’état du joint d’étanchéité ;
- l’absence de fissure sur le raccord ;
- l’état de la vanne DN25 ;
- l’état de la toile autour du passage ;
- l’absence de contrainte excessive exercée par un tuyau ou une pompe raccordée à la vanne.
Accessoires et pièces détachées pour la sortie d’eau
Rain’O propose différents équipements permettant d’entretenir ou de compléter le circuit de distribution de l’eau d’une citerne souple.
- vanne DN25 de remplacement ;
- passe-cloison DN25 ;
- raccords et tuyaux ;
- colliers de serrage ;
- kit d’aspiration pour pompe ;
- pompes de surface ;
- pièces détachées pour le raccordement de la citerne.
FAQ – Passe-cloison DN25 et vanne de citerne souple
À quoi sert le passe-cloison DN25 ?
Il permet de créer une sortie étanche à travers la toile de la citerne afin d’y raccorder la vanne DN25 utilisée pour récupérer ou distribuer l’eau stockée.
Le joint d’étanchéité est-il fourni ?
Oui, ce raccord passe-cloison est livré avec son joint d’étanchéité.
La vanne est-elle comprise avec le passe-cloison ?
Non. La vanne est vendue séparément et dispose de sa propre page produit.
Quelle différence entre un passe-cloison DN25 et DN32 ?
Le DN25 est utilisé au niveau de la vanne et de la sortie d’eau. Le DN32 est utilisé pour le coude de remplissage raccordé au collecteur de gouttière.
Faut-il vider la citerne pour remplacer le raccord ?
Oui. La citerne doit être entièrement vidée avant toute intervention sur la vanne ou sur le raccord passe-cloison.
Comment accéder à la partie intérieure du raccord ?
L’accès s’effectue par la trappe de visite munie d’un bouchon à vis située sur la partie supérieure de la citerne.
Une fuite signifie-t-elle forcément que le passe-cloison doit être remplacé ?
Non. Il faut d’abord contrôler le serrage, le joint, la vanne et l’état de la toile afin d’identifier précisément l’origine de la fuite.
