Pompe auto-amorçante JSWm 2CX 0,75 kW – Kit aspiration, garantie 2 ans
Pompe de surface Pedrollo 0,75 kW monophasée 230 V
Pompe auto-amorçante JSWm 2CX pour citerne souple, arrosage et distribution d’eau claire
La pompe auto-amorçante Pedrollo JSWm 2CX permet d’aspirer et de distribuer l’eau stockée dans une citerne souple, une cuve de récupération d’eau de pluie ou un autre réservoir adapté.
Alimentée en 230 V monophasé et développant une puissance de 0,75 kW, elle convient notamment à l’arrosage du jardin, à l’irrigation, au nettoyage extérieur et à l’alimentation de certains équipements compatibles.
Une pompe de surface prête à raccorder à votre citerne
Cette pompe Pedrollo est fournie avec un kit d’aspiration de 7 mètres. Elle peut ainsi être raccordée à la sortie d’une citerne souple afin d’acheminer l’eau vers un tuyau d’arrosage, un réseau d’irrigation ou un point d’utilisation adapté.
Son système auto-amorçant facilite la remise en aspiration lorsque de l’air est présent dans la conduite, sous réserve que le corps de pompe et le circuit soient correctement préparés conformément à la notice.
Caractéristiques techniques de la pompe JSWm 2CX
- Marque
- Pedrollo
- Modèle
- JSWm 2CX
- Type
- Pompe de surface auto-amorçante
- Alimentation
- 230 V monophasé
- Puissance
- 0,75 kW
- Débit
- Jusqu’à 70 l/min, soit 4,2 m³/h
- Hauteur manométrique totale
- Jusqu’à 50 m
- Hauteur d’aspiration
- Jusqu’à 9 m
- Pression maximale
- 6 bar dans le corps de pompe
- Température du liquide
- De -10 °C à +40 °C
- Température ambiante
- Jusqu’à +40 °C
- Type de service
- Service continu S1
- Liquides compatibles
- Eau propre et liquides chimiquement neutres
- Installation
- Dans un lieu fermé ou protégé des intempéries

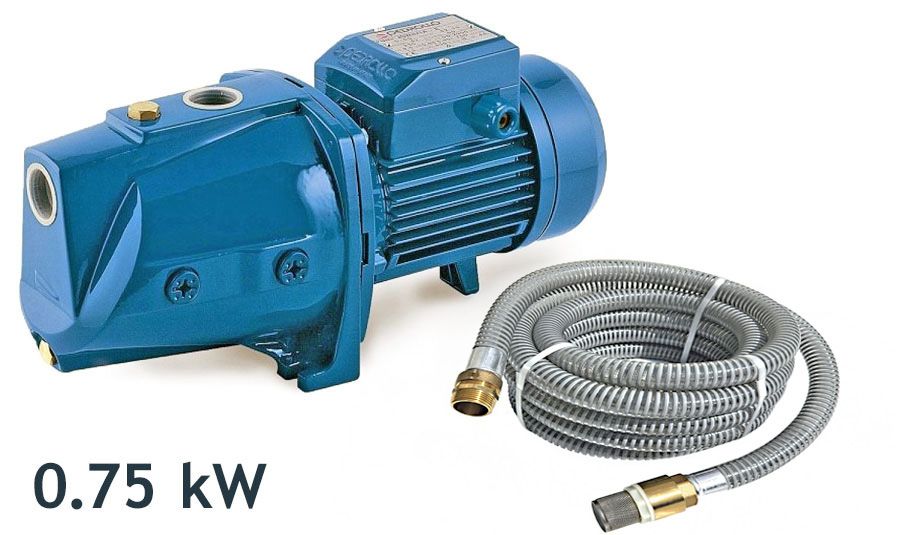

Kit d’aspiration inclus avec la pompe
Le kit fourni facilite le raccordement entre la pompe et la citerne souple ou la réserve d’eau.
- 7 mètres de tuyau annelé d’aspiration ;
- diamètre de tuyau indiqué : environ 22 mm ;
- clapet-crépine anti-retour 1 pouce ;
- embouts en laiton ;
- raccords nécessaires à l’assemblage du kit.
Pour quels usages cette pompe est-elle adaptée ?
La pompe de surface Pedrollo JSWm 2CX est conçue pour le pompage d’eau propre ne contenant pas de particules abrasives ou de substances chimiquement agressives pour les composants de la pompe.
- arrosage d’un jardin, d’un potager ou d’espaces verts ;
- alimentation d’un réseau d’irrigation ;
- nettoyage d’une terrasse, d’un véhicule ou de matériel ;
- distribution d’eau depuis une citerne souple ou une cuve ;
- transfert d’eau claire entre deux réservoirs ;
- alimentation de certains équipements domestiques non potables avec une installation conforme.

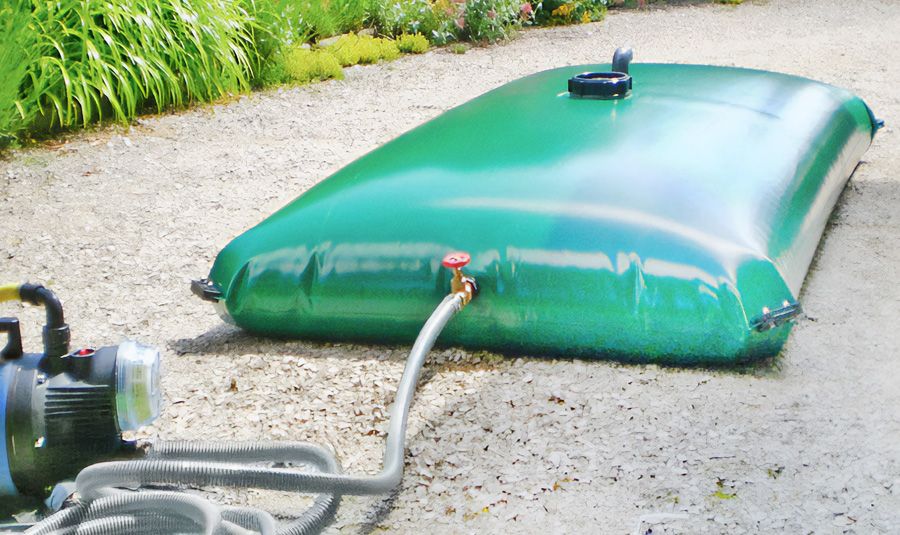

Comment installer la pompe avec une citerne souple ?
- Installer la pompe à l’abri : choisissez un emplacement sec, ventilé, stable et protégé de la pluie.
- Raccorder l’aspiration : reliez le kit d’aspiration à la sortie de la citerne et à l’entrée de la pompe.
- Limiter les prises d’air : vérifiez soigneusement l’étanchéité des raccords du circuit d’aspiration.
- Amorcer la pompe : remplissez le corps de pompe et la conduite selon les instructions de la notice avant la première mise en route.
- Raccorder le refoulement : connectez le tuyau d’arrosage ou le réseau de distribution à la sortie de la pompe.
- Vérifier l’alimentation électrique : utilisez une prise protégée et une installation conforme aux règles électriques en vigueur.
- Contrôler le fonctionnement : vérifiez le débit, la pression, l’absence de fuite et tout bruit anormal.
Plage de performances
- débit maximal annoncé : jusqu’à 70 litres par minute ;
- débit maximal annoncé : jusqu’à 4,2 m³/h ;
- hauteur manométrique totale : jusqu’à 50 mètres ;
- hauteur d’aspiration : jusqu’à 9 mètres.
Ces valeurs correspondent aux limites de fonctionnement annoncées. Le point de fonctionnement réel se situe sur la courbe de la pompe et varie en fonction de la pression demandée et des caractéristiques du réseau.
Modèle concerné : pompe JSWm 2CX monophasée 230 V.
Limites et précautions d’utilisation
- utiliser uniquement avec de l’eau propre ou un liquide compatible ;
- ne pas pomper de liquide chargé de sable, de boue ou de particules abrasives ;
- ne pas utiliser la pompe pour des liquides inflammables, explosifs ou chimiquement agressifs ;
- respecter une température du liquide comprise entre -10 °C et +40 °C ;
- respecter une température ambiante maximale de +40 °C ;
- installer la pompe dans un lieu protégé des intempéries et du gel ;
- ne pas dépasser une pression de 6 bar dans le corps de pompe ;
- contrôler régulièrement les raccords, le clapet-crépine et le tuyau d’aspiration.

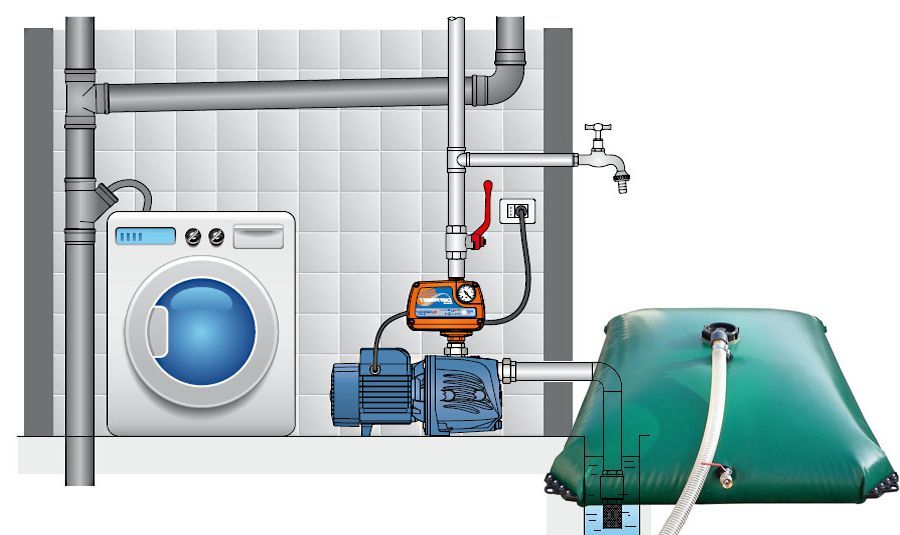

Une pompe compatible avec une gestion automatisée
La pompe peut être associée à un dispositif de commande tel qu’un automate de type EasySmall ou à un équipement de surpression compatible.
Selon la configuration, ce type d’accessoire peut commander automatiquement le démarrage et l’arrêt de la pompe lors de l’ouverture ou de la fermeture d’un point d’eau.
Garantie de la pompe Pedrollo
La pompe bénéficie d’une garantie de 2 ans, selon les conditions prévues dans les conditions générales de vente.
La garantie s’applique sous réserve du respect des consignes d’installation, d’amorçage, d’utilisation, de protection électrique et d’entretien.
Normes, certifications et conception
Normes de sécurité indiquées
- EN 60335-1 ;
- IEC 60335-1 ;
- CEI 61-150 ;
- EN 60034-1 ;
- IEC 60034-1 ;
- CEI 2-3 ;
- marquage CE.
Certifications indiquées
- système de gestion certifié DNV ;
- ISO 9001 pour la gestion de la qualité ;
- ISO 14001 pour le management environnemental ;
- certification EAC.
Brevets, marques et modèles indiqués
- modèle déposé JSW® n° 013073135 ;
- modèle communautaire enregistré n° 002218610-0002 ;
- brevet européen n° 1 510 696.
Pourquoi choisir une pompe auto-amorçante Pedrollo ?
Une pompe auto-amorçante de surface est particulièrement adaptée lorsque l’eau doit être aspirée depuis une citerne, une cuve ou un point d’eau situé sous le niveau de la pompe.
La gamme JSW est conçue pour associer capacité d’aspiration, débit et pression dans le cadre d’applications domestiques, agricoles ou professionnelles compatibles.
- raccordement possible à une citerne souple ou à une cuve rigide ;
- alimentation électrique monophasée 230 V ;
- kit d’aspiration inclus ;
- utilisation pour l’arrosage et l’irrigation ;
- possibilité d’ajouter un système de commande automatique compatible ;
- service continu S1 dans les limites définies par le fabricant.
Questions fréquentes sur la pompe JSWm 2CX
Le kit d’aspiration est-il inclus ?
Oui. Le produit est fourni avec un tuyau d’aspiration de 7 mètres, un clapet-crépine anti-retour et des raccords, notamment des embouts en laiton.
La pompe peut-elle être raccordée à une citerne souple ?
Oui. Elle peut être raccordée à la sortie d’une citerne souple avec un circuit d’aspiration correctement dimensionné et étanche.
Quel débit peut fournir cette pompe ?
Le débit maximal annoncé est de 70 l/min, soit 4,2 m³/h. Le débit réellement disponible dépend de la hauteur, de la pression et des pertes de charge.
Peut-elle aspirer à 9 mètres de profondeur ?
La hauteur maximale annoncée est de 9 mètres. Dans la pratique, la capacité d’aspiration dépend de l’étanchéité du circuit, de la température, du diamètre du tuyau et des pertes de charge.
La pompe peut-elle rester dehors ?
Non. Elle doit être installée dans un emplacement fermé ou protégé de la pluie, des projections d’eau, du gel et des autres intempéries.
Peut-elle fonctionner automatiquement ?
Oui, elle peut être associée à un automate ou à un système de surpression compatible, sous réserve de vérifier les caractéristiques électriques et hydrauliques.
Peut-elle pomper une eau contenant du sable ?
Non. Cette pompe est destinée à l’eau propre. Le sable et les particules abrasives peuvent endommager la turbine, les garnitures et les autres composants hydrauliques.
Quelle est la durée de la garantie ?
La garantie annoncée est de 2 ans, selon les conditions générales de vente et sous réserve d’une installation et d’une utilisation conformes.
