Collecteur eau de pluie filtrant TOP – Kit tuyau et raccordement inclus
Collecteur eau de pluie filtrant TOP
Collecteur renforcé pour gouttière ronde, grande toiture et citerne souple jusqu’à 30 000 litres
Le collecteur eau de pluie filtrant TOP récupère les eaux pluviales provenant de votre toiture et les dirige vers une citerne souple, une cuve ou un autre réservoir d’eau.
Il est conçu pour les descentes de gouttière rondes de diamètre 80 ou 100 mm, les toitures allant jusqu’à 200 m² et les citernes souples comprises entre 500 et 30 000 litres.
Caractéristiques principales du collecteur TOP
Le collecteur TOP est destiné aux installations nécessitant une capacité de collecte plus importante que le modèle ECO. Il convient notamment aux grandes surfaces de toiture et aux citernes souples de moyenne ou grande capacité.
Quels sont les avantages du collecteur filtrant TOP ?
- Il récupère l’eau directement depuis la descente de gouttière et la dirige vers le réservoir avec le tuyau fourni.
- Il est adapté aux grandes surfaces de toiture, jusqu’à 200 m² maximum.
- Il convient à une large gamme de citernes, de 500 litres à 30 000 litres.

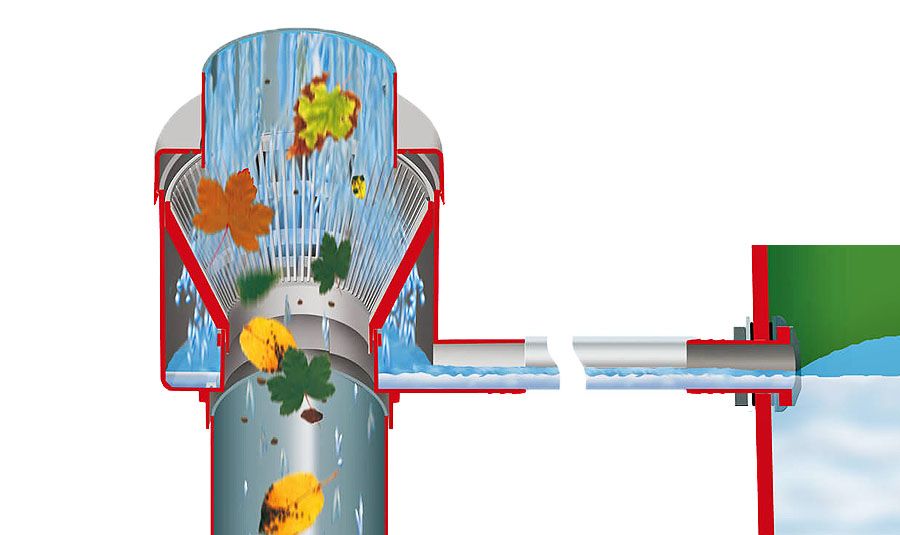

- Sa grille filtrante retient une partie des feuilles, insectes, mousses et brindilles avant leur arrivée dans la cuve.
- Il contribue à limiter les dépôts dans le réservoir, sans remplacer l’entretien de la toiture, des gouttières et du filtre.
- Il peut fonctionner comme trop-plein automatique lorsque sa hauteur de pose est correctement alignée avec l’entrée de la citerne.
- Sa position été/hiver permet d’interrompre la dérivation de l’eau vers le réservoir pendant la saison froide.
- Le kit de raccordement est inclus afin de faciliter la liaison entre le collecteur et la citerne.

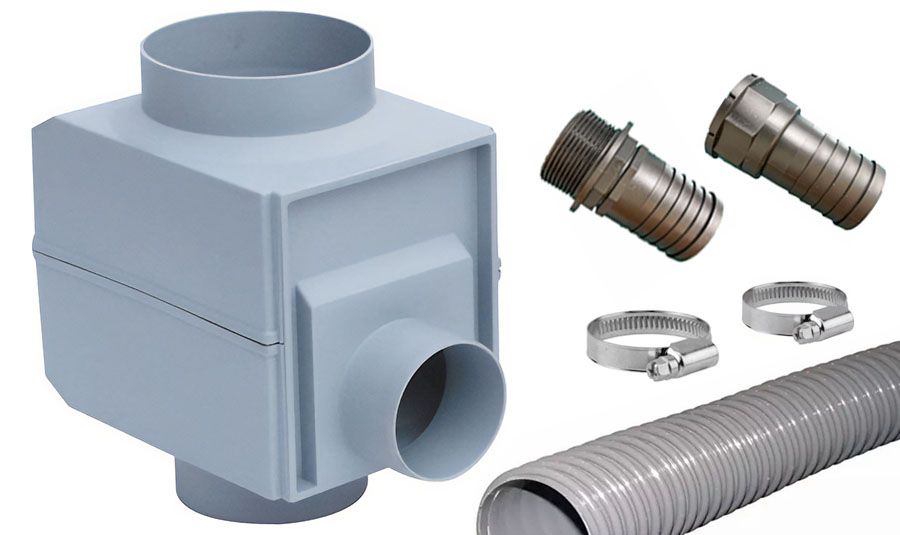

Que comprend le kit tuyau et raccordement ?
Le collecteur TOP est fourni avec les principaux éléments nécessaires pour relier la descente de gouttière à la citerne souple.
- 3 mètres de tuyau cannelé DN40, avec possibilité de commander une longueur supérieure selon les options disponibles.
- Deux embouts DN32 pour réaliser les raccordements.
- Des colliers de serrage pour maintenir les connexions.
Données techniques du collecteur eau de pluie TOP
- Type de gouttière
- Descente ronde
- Diamètres compatibles
- Ø 80 et 100 mm
- Surface de toiture
- 200 m² maximum
- Volume de citerne
- De 500 à 30 000 litres
- Hauteur
- 250 mm
- Largeur
- 150 mm
- Profondeur
- 240 mm
- Couleur
- Gris clair
- Filtration
- Grille filtrante intégrée
- Trop-plein
- Fonction automatique selon la configuration
- Gestion saisonnière
- Position été ouverte / position hiver fermée
- Tuyau fourni
- 3 m de tuyau cannelé DN40
- Raccords fournis
- Deux embouts DN32
- Fixation du tuyau
- Colliers de serrage inclus
Comment installer le collecteur filtrant TOP ?

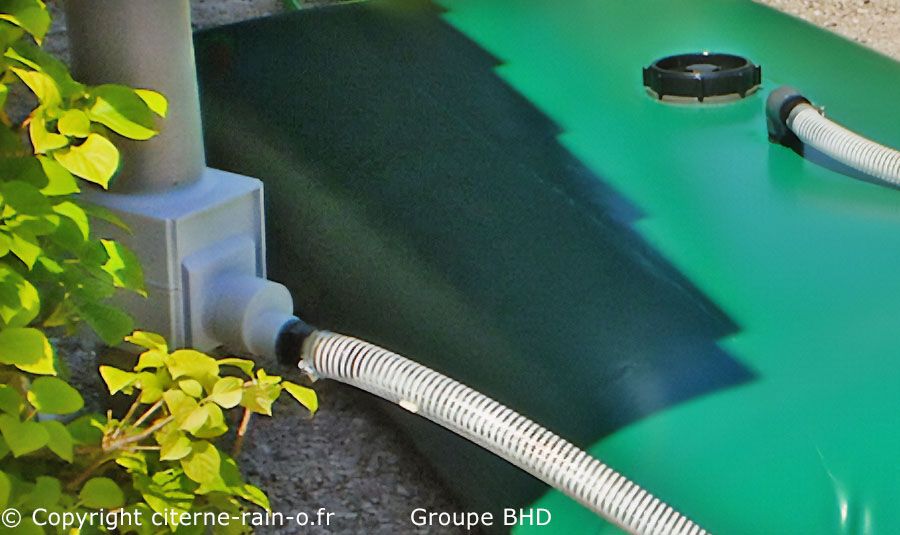

L’installation consiste à positionner le collecteur sur la descente de gouttière puis à relier sa sortie à l’entrée de la citerne avec le tuyau et les raccords fournis.
Matériel utile
- le collecteur filtrant TOP ;
- un mètre et un crayon ;
- l’outil de découpe indiqué dans la notice ;
- le tuyau cannelé fourni ;
- les embouts DN32 ;
- les colliers de serrage ;
- les équipements de protection adaptés à la découpe.
Étapes de pose
- Vérifier la compatibilité : contrôler que la descente est ronde et mesure 80 ou 100 mm de diamètre.
- Choisir la hauteur : placer le collecteur à un niveau cohérent avec l’entrée de remplissage de la citerne.
- Prévoir une légère pente : le tuyau doit favoriser l’écoulement naturel vers le réservoir, sans point bas susceptible de retenir l’eau.
- Repérer la découpe : suivre les dimensions et consignes indiquées dans la notice du fabricant.
- Installer le collecteur : le positionner correctement sur la descente et contrôler sa stabilité.
- Raccorder la citerne : relier le collecteur au réservoir avec le tuyau DN40, les embouts DN32 et les colliers.
- Contrôler l’installation : vérifier le bon écoulement et l’absence de fuite lors des premières pluies.
Conseils pour réussir le raccordement à la citerne
- Positionner la citerne sur une surface plane, stable et correctement préparée.
- Placer le collecteur et l’entrée de la citerne à des hauteurs compatibles.
- Éviter les boucles et les points bas dans lesquels l’eau pourrait stagner.
- Ne pas tendre excessivement le tuyau afin de ne pas solliciter les raccords.
- Vérifier le serrage des colliers sans écraser le tuyau.
- Contrôler l’écoulement lors des premières précipitations.
- Laisser le collecteur accessible pour faciliter le nettoyage du filtre.
Le collecteur TOP est-il adapté à votre installation ?
Le choix du collecteur dépend de la forme de la gouttière, de la surface de toiture et du volume de la citerne.
Conseils d’entretien du collecteur TOP
Un entretien régulier contribue à conserver un bon écoulement et à limiter l’arrivée de débris dans la citerne.
- Contrôler régulièrement la grille filtrante et retirer les feuilles ou mousses accumulées.
- Nettoyer la gouttière et la descente après la chute des feuilles ou un épisode venteux.
- Vérifier l’état du tuyau, des raccords et des colliers de serrage.
- Contrôler que le tuyau conserve une pente régulière vers la citerne.
- Passer le collecteur en position hiver lorsque les conditions climatiques le nécessitent.
- Vérifier le bon écoulement lors de la remise en service après une période sèche.
Questions fréquentes sur le collecteur filtrant TOP
À quelles gouttières le collecteur TOP est-il compatible ?
Il est conçu pour les descentes de gouttière rondes de diamètre 80 ou 100 mm. Une descente carrée ou rectangulaire nécessite un collecteur spécifique comme le modèle QUATTRO.
Quelle surface de toiture peut-il prendre en charge ?
Le collecteur TOP est prévu pour une surface de toiture allant jusqu’à 200 m² maximum.
Avec quels volumes de citernes est-il compatible ?
Ce modèle convient aux citernes souples comprises entre 500 et 30 000 litres, soit de 0,5 à 30 m³.
Quelle différence existe-t-il entre les collecteurs ECO et TOP ?
Le collecteur ECO est destiné aux toitures jusqu’à 80 m² et aux citernes jusqu’à 10 000 litres. Le TOP accepte une toiture jusqu’à 200 m² et une citerne jusqu’à 30 000 litres.
Le collecteur TOP peut-il servir de trop-plein ?
Oui, lorsqu’il est correctement positionné par rapport à l’entrée de la citerne, il peut contribuer à rediriger l’excédent d’eau vers la descente lorsque le réservoir est plein.
La filtration rend-elle l’eau potable ?
Non. Le filtre retient une partie des débris provenant de la toiture, mais l’eau récupérée demeure non potable.
À quoi sert la position hiver ?
La position hiver interrompt la dérivation de l’eau vers la citerne. Elle contribue à limiter la présence d’eau dans le tuyau pendant les périodes de gel.
Peut-on commander un tuyau de plus de 3 mètres ?
Oui, une longueur supérieure peut être proposée en option. Il est conseillé de mesurer précisément le parcours entre la gouttière et la citerne avant la commande.
À quelle fréquence faut-il nettoyer le filtre ?
La fréquence dépend de l’environnement de la toiture. Une vérification après la chute des feuilles, après un épisode venteux et avant chaque remise en service saisonnière est recommandée.
Pour bien choisir votre collecteur d’eau de pluie
Le collecteur TOP est adapté lorsque votre installation comprend une gouttière ronde de 80 ou 100 mm, une toiture pouvant atteindre 200 m² et une citerne d’un volume compris entre 500 et 30 000 litres.
Pour une toiture plus petite et une citerne limitée à 10 000 litres, le modèle ECO peut constituer une solution plus simple. Pour une descente carrée ou rectangulaire, choisissez le modèle QUATTRO.
