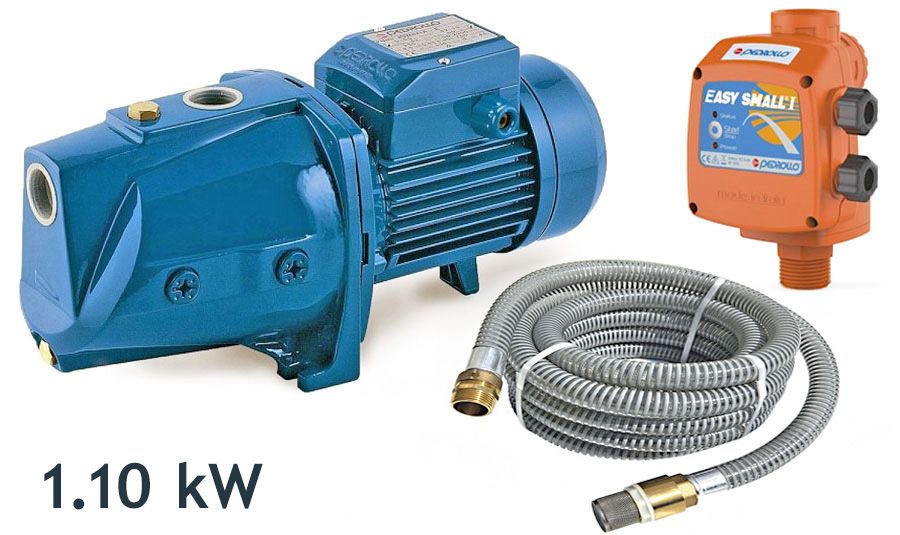

Pompe auto-amorçante automatique EasySmall JSWm 2AX 1,10 kW – Kit aspiration, garantie 2 ans

Une pompe automatique prête à raccorder à votre citerne

Cette pompe de surface est fournie avec un kit d’aspiration de 7 mètres. Elle peut être raccordée à la sortie d’une citerne souple afin d’alimenter un tuyau d’arrosage, un réseau d’irrigation ou un point d’utilisation compatible.

L’automate EasySmall détecte la demande en eau. Lorsque l’ouverture d’un robinet fait diminuer la pression sous le seuil de redémarrage, il met la pompe en marche. Lorsque le débit devient nul ou très faible, il arrête la pompe.

Comment fonctionne le régulateur EasySmall ?

EasySmall est un dispositif électronique de commande et de protection destiné aux pompes domestiques monophasées. Il associe un capteur de pression, un capteur de débit et une électronique de contrôle.

• Démarrage automatique : la pompe démarre lorsque la pression du réseau descend sous la pression de redémarrage.
• Arrêt automatique : la pompe s’arrête lorsque le débit devient nul ou descend sous environ 2 l/min.
• Pression de redémarrage : 1,5 bar.
• Clapet anti-retour intégré : il contribue à empêcher le retour de l’eau dans le circuit.
• Manomètre : il permet une lecture rapide de la pression du réseau.
• Deux sorties : elles facilitent l’adaptation du module à différentes configurations.
• Protection de la pompe : le module contribue à la protéger contre certaines conditions anormales, notamment le fonctionnement sans eau.

Caractéristiques techniques de la pompe et de l’automate

Kit d’aspiration de 7 mètres inclus

Le kit fourni permet de relier la sortie de la citerne à l’entrée de la pompe.

• 7 mètres de tuyau annelé d’aspiration ;
• diamètre de tuyau indiqué : environ 22 mm ;
• clapet-crépine anti-retour 1 pouce ;
• embouts en laiton ;
• raccords nécessaires à l’assemblage du kit.

Pour quels usages cette pompe automatique est-elle adaptée ?

La pompe EasySmall JSWm 2AX est conçue pour le pompage d’eau propre ne contenant pas de sable, de boue ou de particules abrasives.

• arrosage d’un jardin, d’un potager ou d’espaces verts ;
• alimentation d’un réseau d’irrigation ;
• nettoyage d’une terrasse, d’un véhicule ou de matériel ;
• distribution d’eau depuis une citerne souple ou une cuve ;
• transfert d’eau claire entre deux réservoirs ;
• alimentation de certains équipements non potables avec une installation conforme.

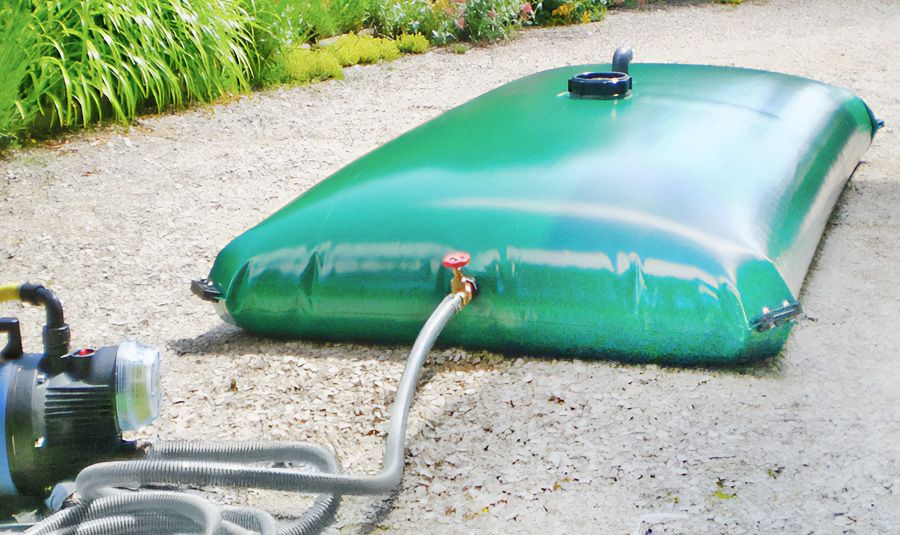

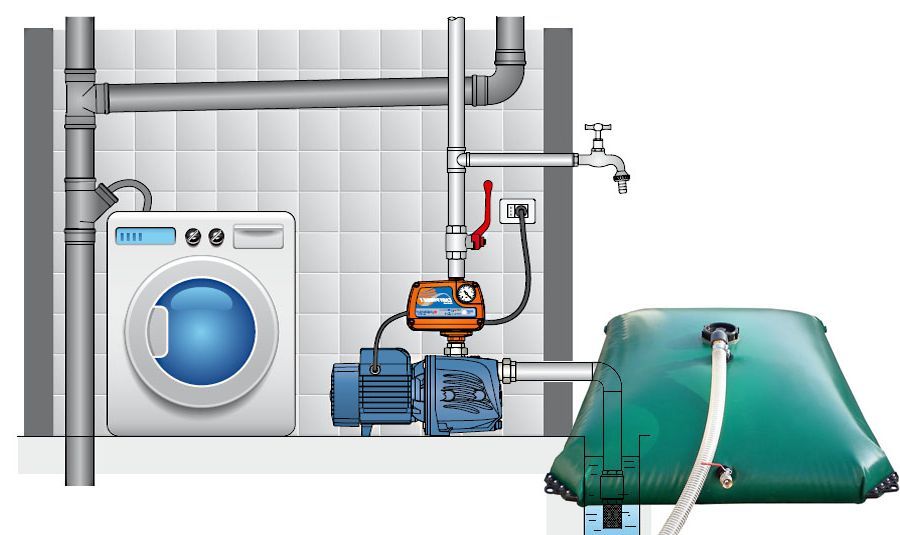

Comment installer la pompe automatique avec une citerne souple ?

1. Choisir un emplacement protégé : installez la pompe dans un lieu sec, ventilé, stable et protégé de la pluie et du gel.
2. Raccorder le kit d’aspiration : reliez la sortie de la citerne à l’entrée de la pompe.
3. Éliminer les prises d’air : contrôlez soigneusement l’étanchéité de tous les raccords d’aspiration.
4. Amorcer la pompe : remplissez le corps de pompe et la conduite conformément à la notice avant la première mise en route.
5. Installer EasySmall : respectez le sens d’écoulement et la position de montage indiqués par le fabricant.
6. Raccorder le refoulement : connectez le réseau d’arrosage ou le point d’utilisation à la sortie de l’automate.
7. Vérifier l’alimentation électrique : utilisez une installation protégée et conforme aux règles électriques en vigueur.
8. Tester le système : ouvrez puis fermez un point d’eau afin de vérifier le démarrage et l’arrêt automatiques.

Plage de performances de la JSWm 2AX

• débit maximal annoncé : jusqu’à 70 litres par minute, soit 4,2 m³/h ;
• point de fonctionnement mis en avant sur la fiche produit : jusqu’à 4,2 m³/h à 28 m ;
• hauteur manométrique totale annoncée pour cette configuration : jusqu’à 58 mètres ;
• hauteur d’aspiration maximale : jusqu’à 9 mètres.

Ces valeurs correspondent aux limites annoncées. Le point de fonctionnement réel dépend de la pression demandée et des caractéristiques du réseau.

Modèle concerné : JSWm 2AX monophasée 230 V avec automate EasySmall.

Limites et précautions d’utilisation

• utiliser uniquement avec de l’eau propre ou un liquide compatible ;
• ne pas pomper de liquide contenant du sable, de la boue ou des particules abrasives ;
• ne pas utiliser avec des liquides inflammables, explosifs ou chimiquement agressifs ;
• respecter la température du liquide admise par la pompe ;
• installer l’ensemble dans un lieu protégé des intempéries et du gel ;
• ne pas dépasser les pressions maximales de la pompe et de l’automate ;
• contrôler régulièrement le clapet-crépine, les raccords et le tuyau d’aspiration ;
• ne jamais obstruer la ventilation du moteur ;
• couper l’alimentation électrique avant toute intervention.

Pourquoi choisir le fonctionnement automatique EasySmall ?

Une pompe standard doit être démarrée et arrêtée manuellement. Avec EasySmall, la commande suit directement la demande en eau.

• Confort : la pompe démarre à l’ouverture d’un point d’eau.
• Arrêt automatique : elle s’arrête lorsque la consommation cesse.
• Surveillance du débit : le module détecte la diminution ou l’arrêt de l’écoulement.
• Clapet intégré : il contribue à stabiliser le fonctionnement hydraulique.
• Lecture de la pression : le manomètre facilite le contrôle de l’installation.
• Protection : le système contribue à protéger la pompe contre certaines situations de manque d’eau.

Pourquoi choisir la version automatique de 1,10 kW ?

La pompe EasySmall JSWm 2AX de 1,10 kW est destinée aux installations qui demandent une hauteur manométrique plus importante que le modèle automatique de 0,75 kW.

• Hauteur manométrique supérieure : jusqu’à 58 m annoncés pour la gamme JSW 1-2.
• Point de fonctionnement renforcé : jusqu’à 4,2 m³/h à 28 m selon la fiche produit Rain’O.
• Usages plus exigeants : irrigation plus étendue, dénivelé plus important ou réseau présentant davantage de pertes de charge.
• Commande automatique : démarrage à l’ouverture d’un point d’eau et arrêt lorsque la consommation cesse.
• Protection EasySmall : surveillance de la pression et du débit, clapet anti-retour intégré et protection contre certaines situations de manque d’eau.

Quelle pompe choisir pour votre citerne souple ?

Garantie, entretien et longévité

La pompe bénéficie d’une garantie de 2 ans, selon les conditions générales de vente.

La garantie s’applique sous réserve du respect des consignes d’installation, d’amorçage, de protection électrique, d’utilisation et d’entretien.

Contrôles recommandés

• Préfiltre ou crépine : nettoyer régulièrement les éléments de filtration afin de préserver l’aspiration.
• Corps de pompe : vérifier l’absence de fuite, de fissure, de corrosion ou de bruit anormal.
• Raccords et joints : contrôler leur serrage et l’étanchéité du circuit d’aspiration.
• Clapet anti-retour : vérifier qu’il n’est pas bloqué ou obstrué.
• Amorçage : s’assurer que le corps de pompe reste rempli d’eau avant la remise en route.
• Pression et débit : surveiller toute baisse inhabituelle pouvant révéler une prise d’air, un filtre encrassé ou une fuite.
• Ventilation du moteur : maintenir les ouvertures propres et dégagées afin d’éviter la surchauffe.
• EasySmall : surveiller les redémarrages trop fréquents, qui peuvent signaler une fuite ou une configuration inadaptée.
• Hivernage : vidanger et protéger la pompe, l’automate et les conduites lorsque le gel est possible.

Normes, certifications et conception

Références de sécurité indiquées

• EN 60335-1 ;
• IEC 60335-1 ;
• CEI 61-150 ;
• EN 60034-1 ;
• IEC 60034-1 ;
• CEI 2-3 ;
• marquage CE.

Certifications indiquées

• système de gestion certifié DNV ;
• ISO 9001 pour le management de la qualité ;
• ISO 14001 pour le management environnemental ;
• certification EAC.

Matériaux principaux de la gamme JSW

• corps de pompe en fonte ;
• roue en acier inoxydable AISI 304 ;
• groupe éjecteur en Noryl ;
• arbre moteur en acier inoxydable AISI 431 ;
• couvercle en acier inoxydable AISI 304.

Questions fréquentes sur la pompe EasySmall JSWm 2AX
