Collecteur eau de pluie filtrant QUATTRO – Kit tuyau et raccordement inclus
Collecteur eau de pluie filtrant QUATTRO
Collecteur conçu pour les descentes de gouttière carrées ou rectangulaires

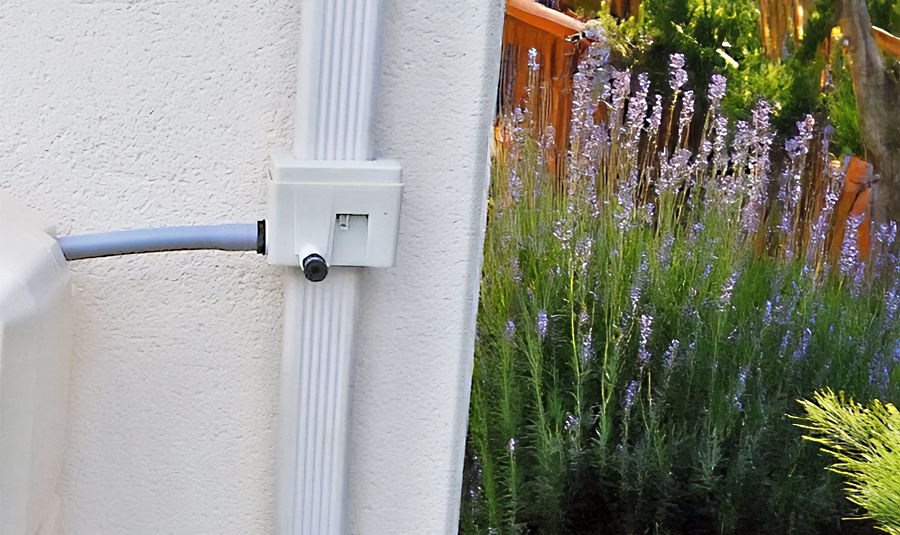

Le collecteur eau de pluie QUATTRO permet de récupérer les eaux pluviales provenant d’une toiture équipée d’une descente de gouttière carrée ou rectangulaire.
Il convient aux citernes, cuves et récupérateurs d’eau compris entre 500 et 30 000 litres. Il est recommandé pour une surface de toiture allant jusqu’à 50 m² maximum.
Caractéristiques principales du collecteur QUATTRO
Le collecteur QUATTRO est destiné aux installations qui ne peuvent pas recevoir un collecteur classique pour descente ronde. Son ouverture prédécoupée permet d’adapter le produit à plusieurs dimensions de gouttières carrées ou rectangulaires.
Dimensions de gouttières compatibles
Le collecteur dispose de plusieurs repères prédécoupés. L’ouverture correspondant à la dimension de la descente doit être préparée au moment de l’installation.
Quels sont les avantages du collecteur filtrant QUATTRO ?
- Il est compatible avec plusieurs formats de descentes carrées ou rectangulaires, contrairement aux collecteurs destinés uniquement aux gouttières rondes.
- Il récupère l’eau issue de la toiture et la dirige vers la citerne par l’intermédiaire du tuyau fourni.

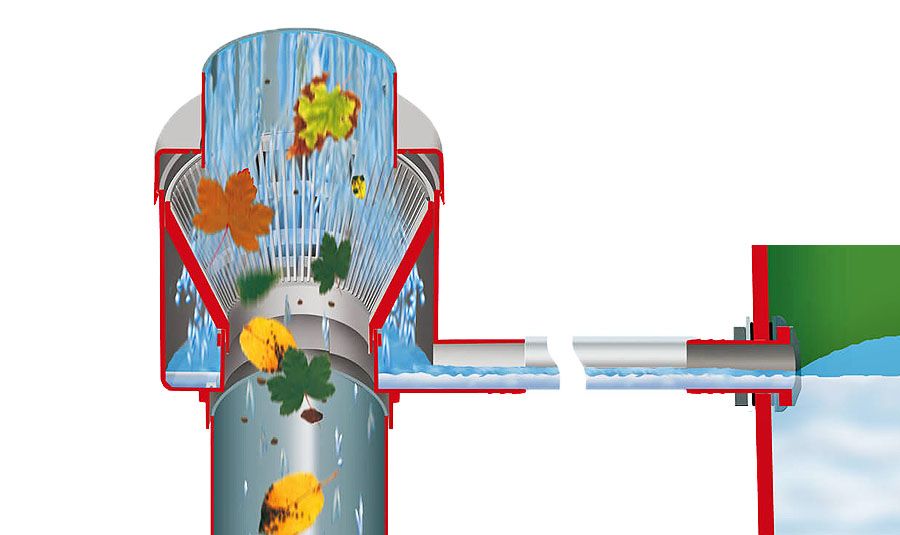

- Sa grille filtrante retient une partie des feuilles, insectes et brindilles avant leur arrivée dans le réservoir.
- Il contribue à limiter les dépôts dans la citerne, sans remplacer le nettoyage régulier de la toiture, des gouttières et du filtre.
- Il peut contribuer à la fonction de trop-plein automatique lorsqu’il est correctement positionné par rapport à l’entrée du réservoir.
- Sa position été/hiver permet d’interrompre la dérivation de l’eau vers la citerne pendant la saison froide.
- Le kit de raccordement est inclus afin de faciliter la liaison entre le collecteur et la citerne.
Comment installer le collecteur eau de pluie QUATTRO ?
L’installation consiste à adapter l’ouverture du collecteur à la forme de la descente, à le positionner à la bonne hauteur puis à le relier à la citerne.
- Mesurer la descente : relever précisément sa largeur et sa profondeur.
- Identifier l’ouverture : repérer la zone prédécoupée correspondant aux dimensions de la gouttière.
- Choisir la hauteur : positionner le collecteur à un niveau cohérent avec l’entrée de remplissage de la citerne.
- Préparer le collecteur : ouvrir soigneusement la prédécoupe adaptée en suivant la notice.
- Installer le collecteur : le positionner sur la descente et contrôler son maintien.
- Raccorder la citerne : utiliser le tuyau DN40, les embouts DN32 et les colliers fournis.
- Contrôler la pente : éviter les boucles et les points bas dans lesquels l’eau pourrait stagner.
- Tester le fonctionnement : vérifier le remplissage et l’absence de fuite lors des premières pluies.

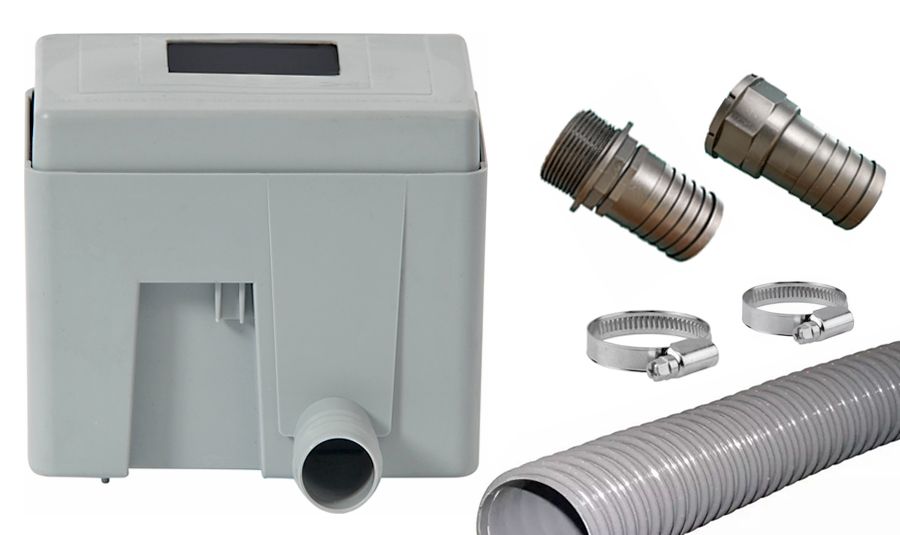

Que comprend le kit tuyau et raccordement ?
Le collecteur QUATTRO est proposé avec les principaux éléments nécessaires pour relier la descente de gouttière à la citerne.
- 3 mètres de tuyau cannelé DN40, avec possibilité de choisir une longueur supérieure selon les options disponibles.
- Deux embouts DN32 pour réaliser les raccordements.
- Des colliers de serrage pour maintenir les connexions.
Données techniques du collecteur QUATTRO
- Type de gouttière
- Carrée ou rectangulaire
- Formats compatibles
- 7 formats prédéfinis
- Surface de toiture
- 50 m² maximum
- Volume de citerne
- De 500 à 30 000 litres
- Hauteur
- 120 mm
- Largeur
- 135 mm
- Longueur
- 105 mm
- Couleur
- Gris clair
- Filtration
- Grille filtrante intégrée
- Trop-plein
- Fonction automatique selon la configuration
- Gestion saisonnière
- Position été ouverte / position hiver fermée
- Tuyau fourni
- 3 m de tuyau cannelé DN40
- Raccords fournis
- Deux embouts DN32
- Fixation du tuyau
- Colliers de serrage inclus
Quel collecteur choisir pour votre gouttière ?
Le choix du collecteur dépend principalement de la forme et des dimensions de la descente, de la surface de toiture et du volume de la citerne.
Conseils d’entretien du collecteur QUATTRO
Un entretien régulier contribue à maintenir un bon écoulement et à limiter l’arrivée de débris dans la citerne.
- Contrôler périodiquement la grille filtrante.
- Retirer les feuilles, brindilles ou mousses accumulées.
- Nettoyer la gouttière et la descente après la chute des feuilles.
- Vérifier l’état du tuyau, des embouts et des colliers de serrage.
- Contrôler que le tuyau conserve une pente régulière vers la citerne.
- Passer le collecteur en position hiver lorsque les conditions climatiques le nécessitent.
- Vérifier le bon écoulement lors de la remise en service.
Questions fréquentes sur le collecteur QUATTRO
À quelles gouttières le collecteur QUATTRO est-il compatible ?
Il est conçu pour plusieurs dimensions de descentes carrées ou rectangulaires : 40 × 50, 65 × 65, 60 × 80, 70 × 110, 90 × 56, 105 × 76 et 73 × 100 mm.
Peut-il être installé sur une gouttière ronde ?
Non. Pour une descente ronde de diamètre 80 ou 100 mm, il faut choisir un collecteur ECO ou TOP.
Quelle surface de toiture peut-il prendre en charge ?
Le collecteur QUATTRO est recommandé pour une surface de toiture allant jusqu’à 50 m² maximum.
Avec quels volumes de citernes est-il compatible ?
Il peut être utilisé avec des citernes ou réservoirs compris entre 500 et 30 000 litres, soit de 0,5 à 30 m³.
Faut-il découper le collecteur ?
Le collecteur comporte des ouvertures prédécoupées. Il faut ouvrir uniquement la partie correspondant aux dimensions de la descente de gouttière.
Le collecteur peut-il servir de trop-plein ?
Oui, lorsqu’il est correctement positionné par rapport à l’entrée de la citerne, il peut contribuer à rediriger l’excédent d’eau vers la descente.
La filtration rend-elle l’eau potable ?
Non. La grille retient une partie des débris provenant de la toiture, mais l’eau récupérée demeure non potable.
Peut-on commander un tuyau de plus de 3 mètres ?
Oui, une longueur supérieure peut être proposée en option. Mesurez le parcours réel entre la gouttière et la citerne avant de commander.
À quoi sert la position hiver ?
Elle interrompt la dérivation de l’eau vers la citerne et contribue à limiter la présence d’eau dans le tuyau pendant les périodes de gel.
Pour bien choisir votre collecteur d’eau de pluie
Le collecteur QUATTRO est adapté lorsque votre installation comprend une descente carrée ou rectangulaire, une toiture de 50 m² maximum et une citerne comprise entre 500 et 30 000 litres.
Pour une descente ronde de 80 ou 100 mm, choisissez le modèle ECO pour une toiture jusqu’à 80 m² ou le modèle TOP pour une toiture pouvant atteindre 200 m².
