Raccord passe cloison DN32 pour coude citerne
Raccord passe-cloison DN32 pour citerne souple

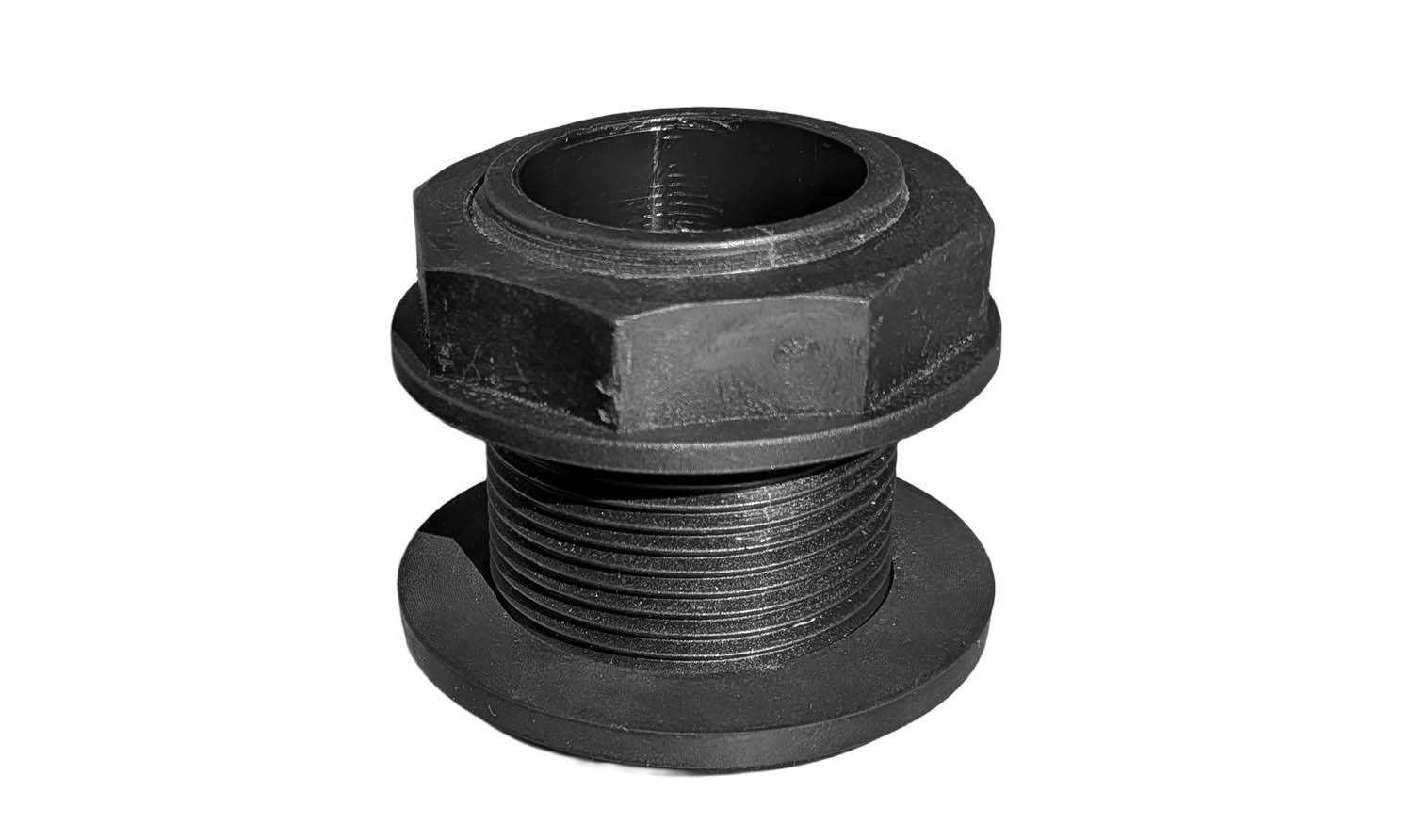

Le raccord passe-cloison DN32 est une pièce de raccordement destinée au coude de remplissage situé sur la partie supérieure des citernes souples Rain’O.
Il permet de maintenir le raccord à travers la toile tout en assurant l’étanchéité de cette zone grâce à son joint.
À quoi sert le passe-cloison DN32 d’une citerne souple ?
Ce raccord passe-cloison s’adapte aux citernes souples Rain’O. Il assure l’étanchéité au niveau du coude positionné sur la partie supérieure de la citerne.
Le raccord est livré avec son joint d’étanchéité. Il vient se serrer de part et d’autre de la toile de la citerne afin de maintenir correctement l’ensemble.
Diamètre DN32
Ce raccord est destiné au montage du coude de remplissage DN32 de la citerne.
Joint d’étanchéité
Le joint fourni assure l’étanchéité entre le raccord passe-cloison et la toile souple.
Pièce de remplacement
Il permet de remplacer un passe-cloison existant lorsque celui-ci doit être changé ou remis en état.
Comment est monté le raccord sur la citerne ?

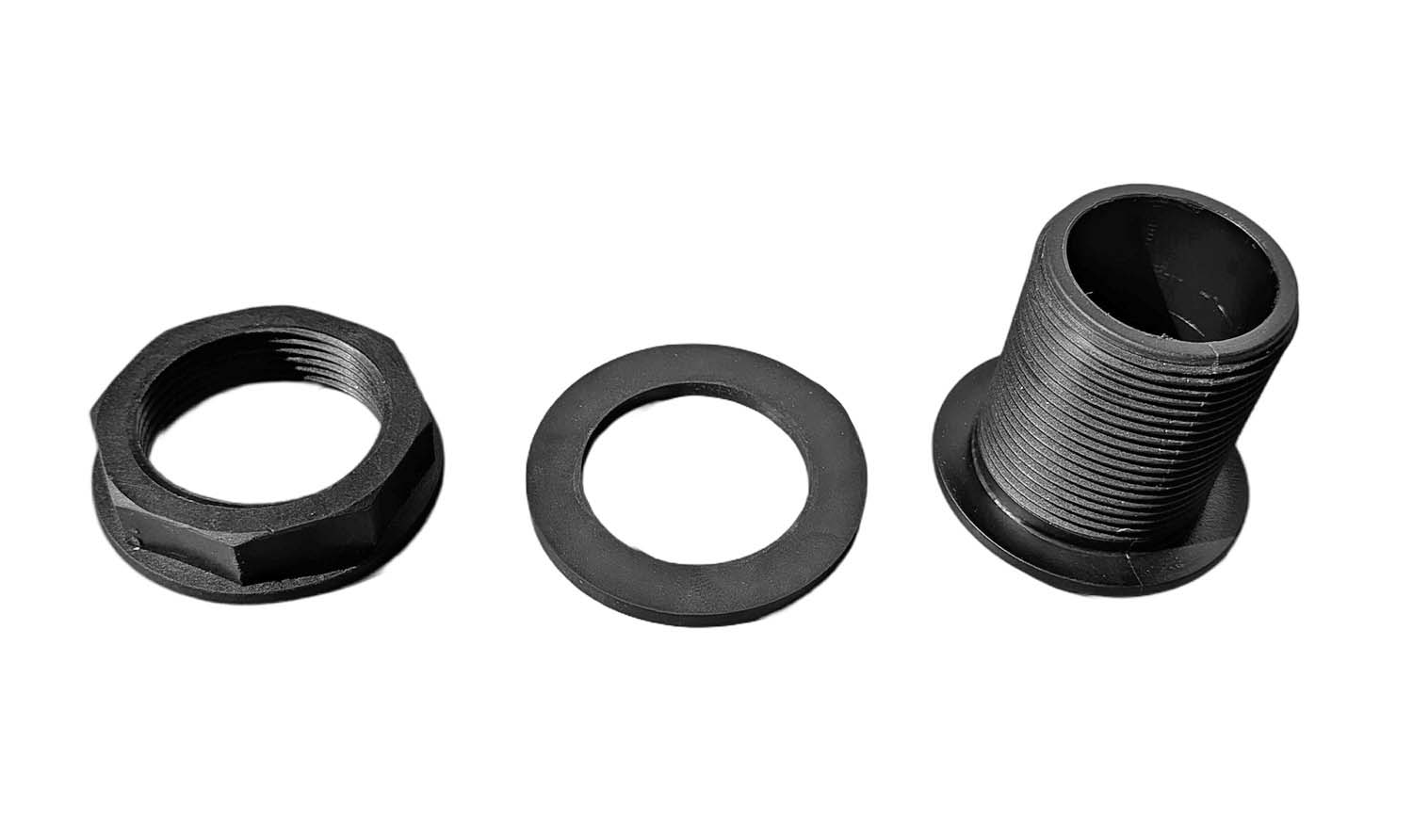

Le passe-cloison traverse la toile de la citerne. Une partie du raccord se situe à l’extérieur et l’autre à l’intérieur du réservoir.
Le joint est positionné afin d’assurer l’étanchéité de l’assemblage. Le serrage maintient ensuite les différentes pièces de part et d’autre de la toile.
Comment remplacer un passe-cloison DN32 ?
Pour remplacer ce raccord et pouvoir le serrer correctement, il est nécessaire d’accéder simultanément à la partie intérieure et à la partie extérieure de la citerne.
L’accès intérieur s’effectue par la trappe de visite avec gros bouchon à vis située à proximité du coude de remplissage.
- Vider entièrement la citerne avant toute intervention.
- Dévisser et retirer le raccord existant.
- Contrôler l’état de la toile autour du passage.
- Positionner correctement le nouveau passe-cloison et son joint.
- Passer une main à l’intérieur de la citerne par la trappe de visite.
- Maintenir la partie intérieure du raccord.
- Resserrer progressivement les deux parties du passe-cloison.
- Remonter le coude puis contrôler l’étanchéité lors du remplissage.
Quand remplacer le raccord passe-cloison ?
Un contrôle du raccord est recommandé lorsqu’une fuite apparaît autour du coude de remplissage ou lorsque le raccord doit être démonté dans le cadre d’une réparation.
Avant de commander une pièce de remplacement, vérifiez notamment :
- l’état du joint d’étanchéité ;
- l’absence de fissure ou de détérioration du raccord ;
- le serrage du passe-cloison ;
- l’état de la toile autour de l’ouverture ;
- la compatibilité du nouveau raccord avec le montage DN32 de la citerne.
Pièces et accessoires pour citerne souple Rain’O
En complément du passe-cloison DN32, Rain’O propose différents accessoires permettant d’entretenir, de réparer ou de compléter une installation de récupération d’eau de pluie.
- tuyaux de raccordement ;
- raccords cannelés DN40 / DN32 ;
- colliers de serrage ;
- vannes et pièces de sortie d’eau ;
- kits d’aspiration pour pompe ;
- collecteurs de gouttière ;
- protections de sol pour citerne souple.
FAQ – Raccord passe-cloison DN32
À quoi sert un raccord passe-cloison DN32 ?
Il permet de faire passer et de maintenir un raccord à travers la toile de la citerne tout en assurant l’étanchéité autour du coude de remplissage DN32.
Le joint d’étanchéité est-il fourni ?
Oui, le raccord passe-cloison est livré avec son joint d’étanchéité.
Faut-il vider la citerne pour changer le passe-cloison ?
Oui. La citerne doit être entièrement vidée avant toute intervention sur un passe-cloison, une vanne ou un raccord traversant la toile.
Comment accéder à l’intérieur de la citerne ?
L’accès nécessaire au maintien de la partie intérieure du raccord s’effectue par la trappe de visite munie d’un gros bouchon à vis située à proximité du coude de remplissage.
Peut-on resserrer un passe-cloison qui fuit ?
Un contrôle du serrage peut être effectué sur une citerne vide. Il faut toutefois vérifier également l’état du joint, du raccord et de la toile avant de conclure qu’un simple resserrage suffit.
