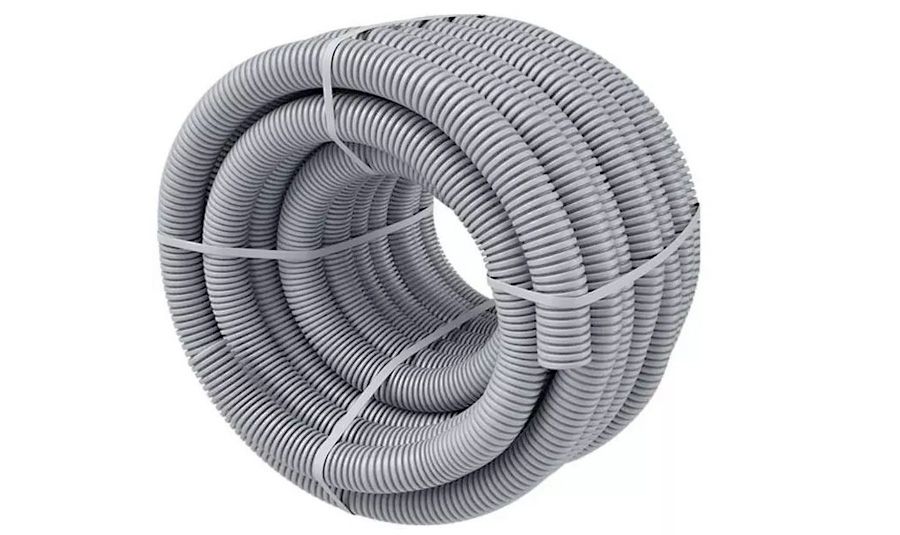

Tuyau spiralé Raccordement collecteur DN40

Un tuyau conçu pour le transfert de l’eau de pluie

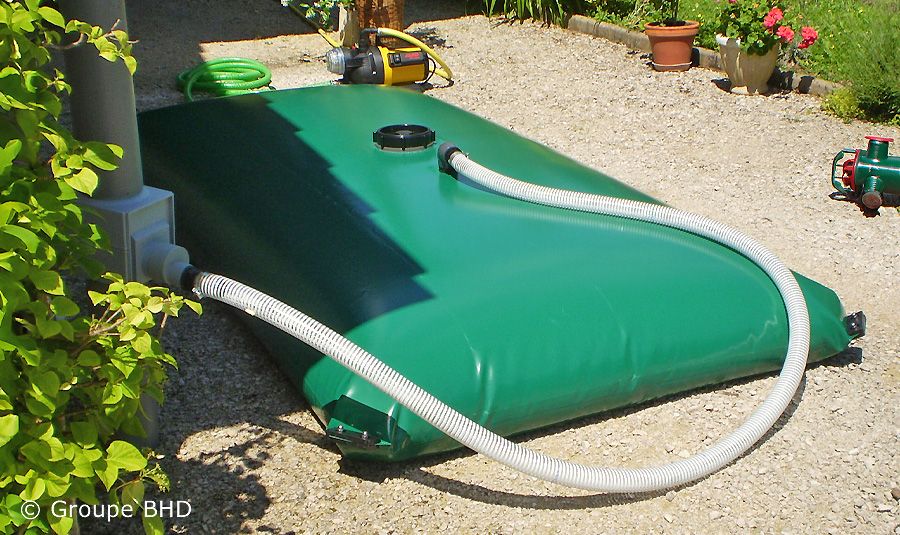

Le tuyau spiralé relie le collecteur installé sur la descente de gouttière à l’entrée de la citerne.

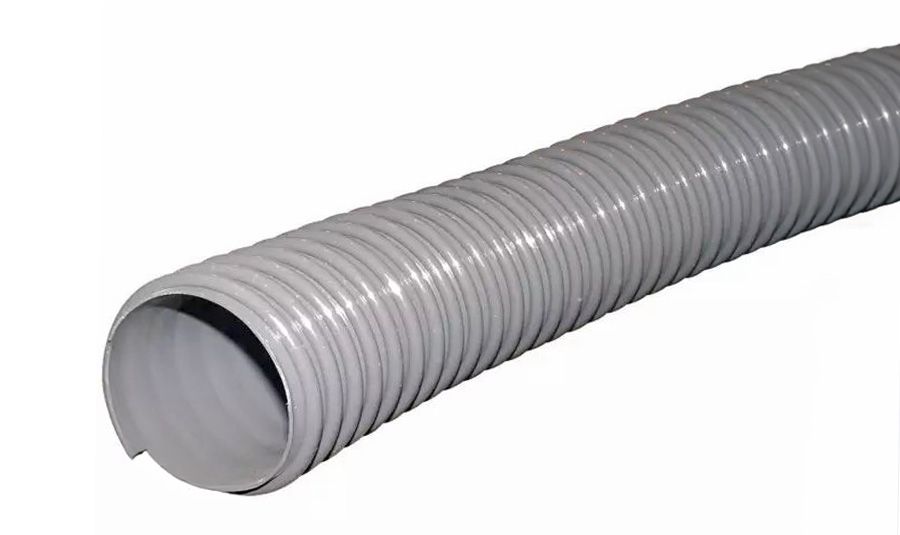

Sa structure semi-rigide lui permet de conserver sa forme tout en restant suffisamment flexible pour s’adapter à différentes configurations d’installation.

Caractéristiques du tuyau spiralé DN40

Accessoires nécessaires au raccordement

Le tuyau seul ne suffit pas pour réaliser une installation complète. Des raccords et des colliers adaptés sont nécessaires pour relier correctement les différents équipements.

• Côté collecteur : raccord cannelé femelle DN40/DN32 compatible avec la sortie du collecteur.
• Côté citerne : raccord cannelé mâle DN40/DN32 compatible avec le coude de remplissage.
• Colliers de serrage : maintien du tuyau sur les raccords cannelés.
• Joint ou étanchéité de filetage : selon le raccord et les recommandations du fabricant.

À quoi sert le tuyau de raccordement pour eaux pluviales ?

Le tuyau joue un rôle essentiel dans un système de récupération d’eau de pluie. Il assure le passage de l’eau entre le collecteur installé sur la gouttière et le réservoir de stockage.

Comment choisir la bonne longueur de tuyau ?

La longueur doit être choisie selon la distance entre la gouttière et la citerne, mais également selon la configuration du terrain et les mouvements du réservoir.

• Mesurez la distance entre la sortie du collecteur et l’entrée de la citerne.
• Ajoutez la longueur nécessaire pour les courbes et les changements de direction.
• Prévoyez une marge pour accompagner la montée de la citerne pendant son remplissage.
• Évitez de tendre le tuyau entre les deux équipements.
• Évitez les boucles inutiles ou les longueurs excessives.
• Évitez les pentes inversées qui peuvent retenir de l’eau dans le tuyau.

Comment installer le tuyau spiralé DN40 ?

Matériel généralement nécessaire

• un tuyau spiralé DN40 de la longueur adaptée ;
• un raccord cannelé femelle côté collecteur ;
• un raccord cannelé mâle côté citerne ;
• deux colliers de serrage adaptés ;
• les joints ou produits d’étanchéité recommandés ;
• un outil adapté au serrage des colliers.

Étapes principales de montage

1. Préparer l’installation
   • Vérifiez la position du collecteur et de la citerne.
   • Contrôlez que le tuyau est suffisamment long.
   • Nettoyez les raccords et les extrémités du tuyau.
2. Installer les raccords cannelés
   • Vissez le raccord femelle sur la sortie compatible du collecteur.
   • Vissez le raccord mâle dans le coude de remplissage de la citerne.
   • Respectez les recommandations d’étanchéité des filetages.
3. Positionner les colliers
   • Glissez un collier sur chaque extrémité du tuyau avant l’emboîtement.
   • Choisissez des colliers compatibles avec le diamètre extérieur du tuyau.
4. Emboîter le tuyau
   • Enfoncez chaque extrémité sur toute la longueur utile du raccord cannelé.
   • Vérifiez que le tuyau est correctement centré.
5. Serrer les colliers
   • Positionnez les colliers au niveau des parties cannelées.
   • Serrez progressivement sans écraser ni déformer le tuyau.
6. Contrôler le passage du tuyau
   • Vérifiez l’absence de pli, de pincement ou d’écrasement.
   • Évitez les courbes trop serrées.
   • Laissez une marge de mouvement côté citerne.
7. Effectuer un essai
   • Faites circuler une faible quantité d’eau.
   • Contrôlez les deux extrémités du tuyau.
   • Resserrez légèrement les colliers en cas de suintement.

Positionner correctement le tuyau entre la gouttière et la citerne

Le positionnement du tuyau influence la qualité de l’écoulement et la durée de vie des raccordements.

• Évitez de laisser le tuyau suspendu sans support sur une grande longueur.
• Protégez-le contre les passages de véhicules et les risques d’écrasement.
• Éloignez-le des objets coupants et des sources de chaleur.
• Évitez les zones où l’eau pourrait stagner durablement dans le tuyau.
• Maintenez une pente régulière lorsque la configuration le permet.
• Ne mettez pas le tuyau sous tension entre la gouttière et la citerne.

Collecteur filtrant et gestion du trop-plein

Le collecteur dérive une partie de l’eau de la descente pluviale vers la citerne. Selon le modèle choisi, il peut également intégrer un filtre et une fonction de trop-plein.

• Le filtre retient une partie des feuilles, insectes et débris.
• Le trop-plein peut renvoyer l’excédent d’eau dans la descente de gouttière.
• Le tuyau assure uniquement le transfert entre le collecteur et le réservoir.
• La régulation du débit dépend du collecteur et non du tuyau lui-même.

Entretien du tuyau et des raccordements

Un contrôle régulier contribue à préserver le bon fonctionnement du système de récupération d’eau de pluie.

• Inspectez le tuyau pour détecter les fissures, écrasements ou déformations.
• Contrôlez le serrage des colliers après les premières pluies importantes.
• Nettoyez régulièrement le filtre du collecteur.
• Rincez le tuyau en cas d’accumulation de dépôts.
• Vérifiez que le tuyau ne contient pas de bouchon ou de débris.
• Remplacez les raccords ou colliers endommagés.

Vérifications avant la mise en service

• La longueur du tuyau est adaptée à la distance entre le collecteur et la citerne.
• Le diamètre DN40 correspond aux raccords utilisés.
• Les deux extrémités sont correctement emboîtées.
• Les colliers sont bien positionnés et serrés.
• Le tuyau ne présente aucun pli ni étranglement.
• Une marge suffisante accompagne le remplissage de la citerne.
• Le collecteur filtrant et le trop-plein fonctionnent correctement.
• Aucun suintement n’apparaît lors de l’essai.
