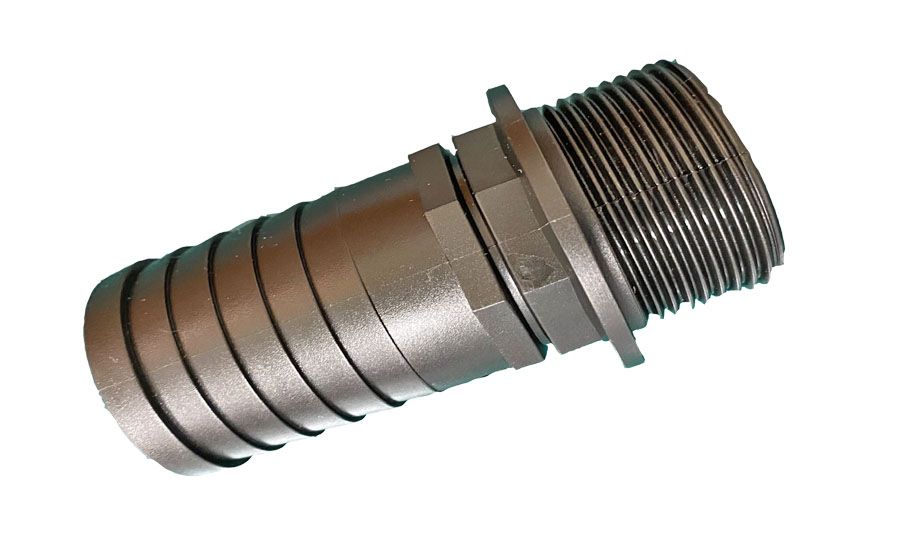

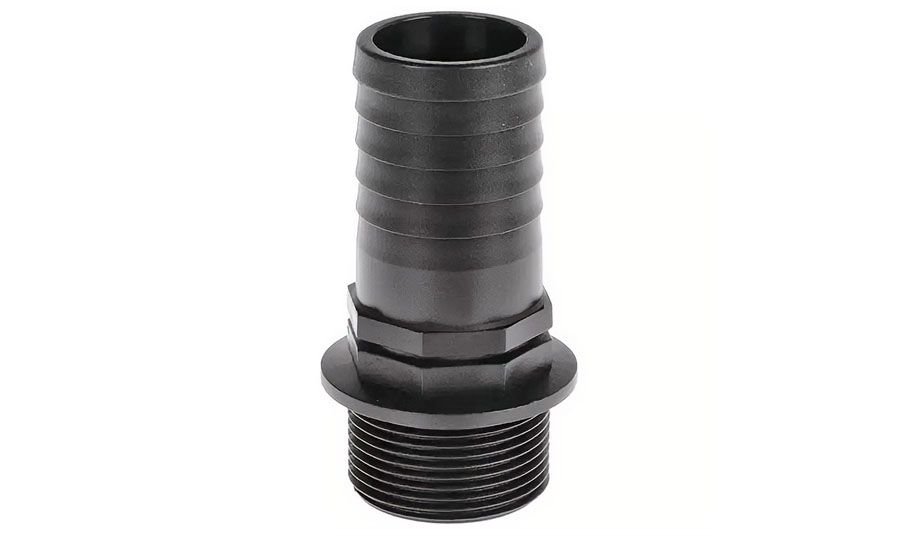

Raccord cannelé droit Mâle DN40 – DN32

À quoi sert ce raccord cannelé mâle DN40/DN32 ?

Ce raccord assure la liaison entre le tuyau venant du collecteur d’eau de pluie et l’entrée de remplissage de la citerne souple.

Caractéristiques techniques du raccord

• Type : raccord cannelé droit mâle.
• Matériau : polypropylène.
• Raccordement fileté : mâle DN32.
• Sortie cannelée : adaptée à un tuyau souple DN40.
• Utilisation : raccordement entre le tuyau du collecteur et le coude de remplissage de la citerne.
• Maintien du tuyau : collier de serrage disponible en option.

Comment fonctionne le raccordement à la citerne ?

Le tuyau souple transporte l’eau depuis le collecteur installé sur la descente de gouttière jusqu’à l’entrée de la citerne.

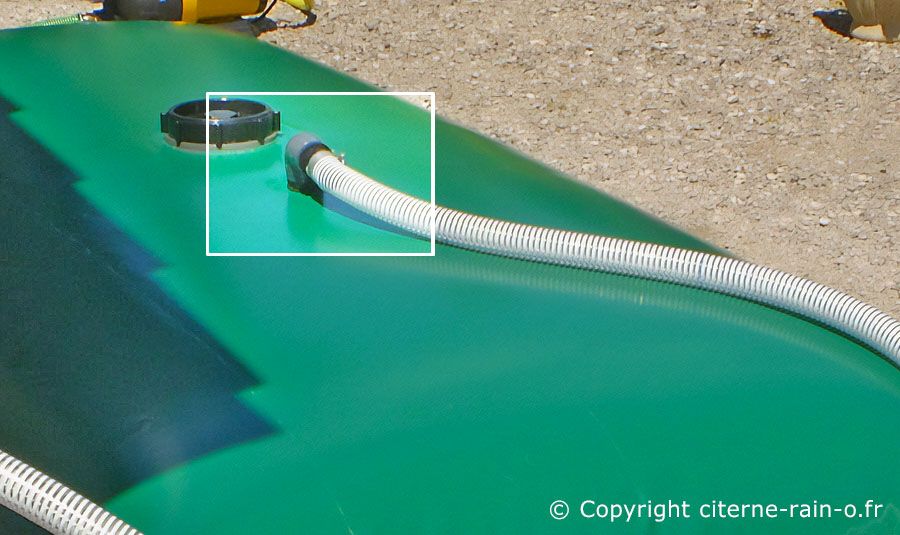

Le raccord cannelé mâle constitue l’interface entre le tuyau DN40 et le coude de remplissage DN32.

• La partie filetée du raccord est vissée dans le coude de remplissage.
• Le tuyau DN40 est emboîté sur la partie cannelée.
• Un collier de serrage maintient le tuyau sur le raccord.
• Une longueur de tuyau suffisante accompagne les variations de hauteur de la citerne pendant son remplissage.
• Le tuyau doit rester sans pli, sans pincement et sans tension excessive.

Pourquoi utiliser un tuyau de raccordement adapté ?

Le choix du tuyau influence directement le transfert de l’eau entre le collecteur de gouttière et la citerne souple.

• Un diamètre compatible favorise un écoulement régulier vers la citerne.
• La souplesse du tuyau facilite son passage entre la gouttière et le réservoir.
• Une longueur adaptée évite de mettre les raccords sous tension.
• Le tuyau accompagne la montée et la descente de la citerne pendant son remplissage et sa vidange.
• Un montage démontable facilite le nettoyage et l’entretien.

Comment installer le raccord cannelé mâle ?

Matériel généralement nécessaire

• un raccord cannelé droit mâle DN40/DN32 ;
• un tuyau souple DN40 ;
• un collier de serrage adapté ;
• un coude de remplissage femelle DN32 compatible ;
• un joint ou un système d’étanchéité adapté au filetage ;
• un tournevis ou un outil adapté au collier de serrage.

Étapes principales de montage

1. Vérifier la compatibilité
   • Contrôlez le diamètre du tuyau et le filetage du coude de remplissage.
   • Vérifiez que les éléments sont propres et en bon état.
2. Préparer le filetage
   • Nettoyez le filetage du raccord et celui du coude.
   • Installez le joint ou le système d’étanchéité recommandé.
3. Visser le raccord
   • Engagez le filetage à la main afin d’éviter un vissage de travers.
   • Vissez progressivement sans forcer.
   • Ne serrez pas excessivement afin de ne pas endommager le raccord en polypropylène.
4. Installer le tuyau DN40
   • Positionnez le collier de serrage sur le tuyau avant l’emboîtement.
   • Enfoncez le tuyau sur toute la longueur utile de la partie cannelée.
   • Ramenez le collier au niveau de la zone cannelée.
5. Serrer le collier
   • Serrez progressivement afin de maintenir le tuyau.
   • Évitez d’écraser le tuyau ou de déformer le raccord.
6. Contrôler le montage
   • Vérifiez que le tuyau n’est ni plié ni tendu.
   • Effectuez un essai avec une faible quantité d’eau.
   • Contrôlez l’absence de suintement.

Relier le collecteur de gouttière à la citerne souple

Une installation complète comprend généralement un collecteur placé sur la descente pluviale, un tuyau de raccordement et deux raccords cannelés adaptés.

Ce montage permet de créer une liaison souple entre la gouttière et la citerne tout en conservant des raccords démontables.

Collecteur filtrant et gestion du trop-plein

Le collecteur permet de détourner une partie de l’eau de la descente de gouttière vers la citerne.

Selon le modèle sélectionné, il peut également intégrer une grille filtrante et une fonction de trop-plein.

• La filtration retient une partie des feuilles, insectes et débris.
• La fonction de trop-plein peut renvoyer l’excédent vers la descente pluviale lorsque la citerne est remplie.
• Le nettoyage régulier du filtre contribue à maintenir un écoulement correct.
• L’entretien de la toiture et des gouttières limite l’accumulation d’impuretés.

Bonnes pratiques pour préserver le raccordement

• Contrôlez régulièrement le serrage du collier.
• Inspectez le raccord après les premières pluies importantes.
• Évitez de tirer sur le tuyau ou de le laisser supporter son propre poids.
• Protégez le tuyau contre les passages de véhicules et les objets coupants.
• Évitez les coudes trop serrés susceptibles de réduire le débit.
• Nettoyez le filtre et la gouttière afin de limiter les obstructions.
• Vérifiez le système de trop-plein avant les périodes pluvieuses.

Vérifications avant la mise en service

• Le raccord mâle DN32 correspond au filetage du coude de remplissage.
• Le tuyau DN40 est correctement emboîté sur la partie cannelée.
• Le collier de serrage est bien positionné.
• Le tuyau ne présente aucun pli ni étranglement.
• La longueur du tuyau permet d’accompagner le remplissage de la citerne.
• Le raccord fileté ne présente aucun suintement.
• Le collecteur et le système de trop-plein fonctionnent correctement.
