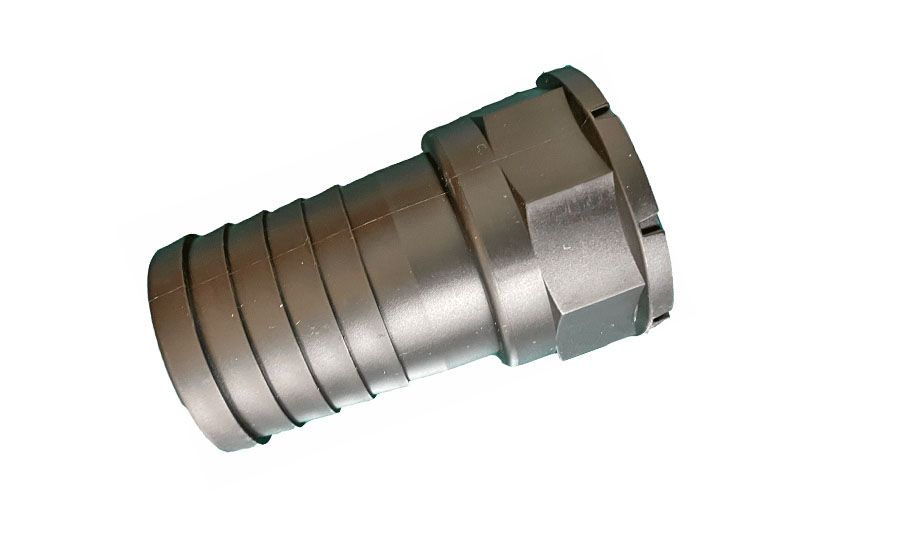

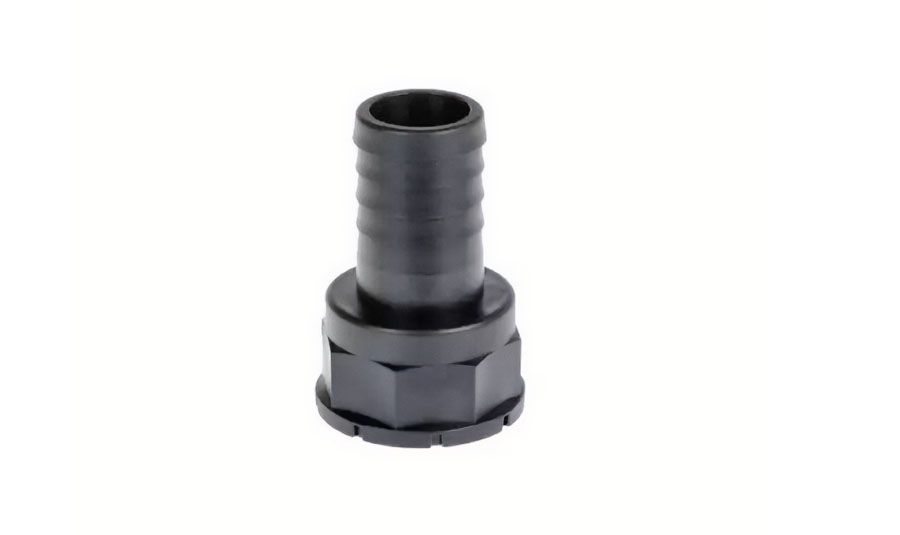

Raccord cannelé droit Femelle DN40 – DN32

À quoi sert ce raccord cannelé DN40/DN32 ?

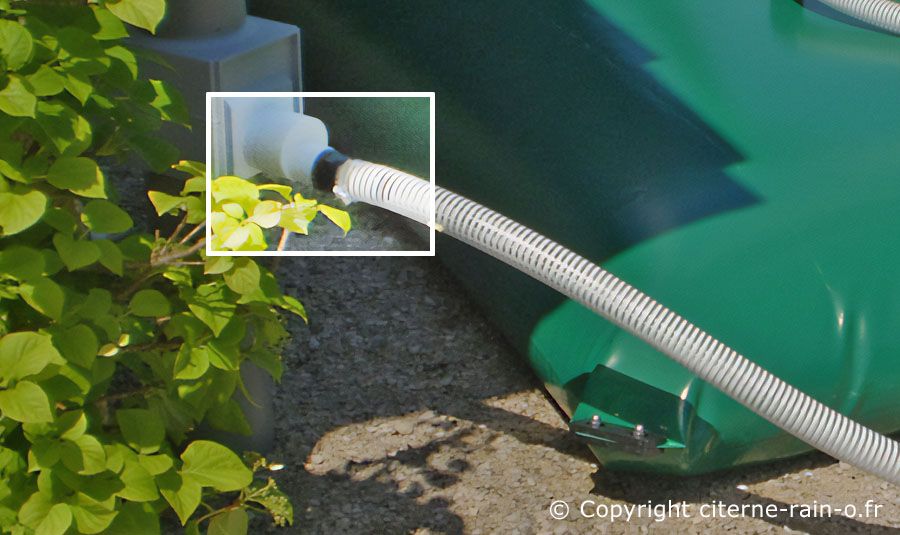

Le raccord assure la liaison entre la sortie du collecteur de gouttière et le tuyau souple qui transporte l’eau de pluie jusqu’à la citerne.

Caractéristiques du raccord

• Type : raccord cannelé droit femelle.
• Matériau : polypropylène.
• Raccordement fileté : DN32, selon la compatibilité du collecteur.
• Sortie cannelée : adaptée à un tuyau DN40.
• Utilisation : raccordement entre un collecteur d’eau pluviale et le tuyau alimentant une citerne.
• Maintien du tuyau : collier de serrage disponible en option.

Pourquoi utiliser un tuyau de raccordement adapté ?

Le tuyau assure le transfert de l’eau depuis la descente de gouttière jusqu’à la citerne. Son diamètre, sa longueur et son positionnement influencent directement le fonctionnement de l’installation.

• Il permet de relier le collecteur à une citerne placée à proximité ou à distance de la gouttière.
• Sa souplesse facilite le passage autour de certains obstacles et accompagne les mouvements de la citerne lors du remplissage.
• Un diamètre adapté limite les pertes de charge et favorise l’écoulement de l’eau.
• Une connexion correctement serrée contribue à limiter les fuites au niveau des assemblages.
• Un tuyau démontable facilite les opérations d’entretien et de nettoyage.

Comment raccorder une citerne souple à une gouttière ?

Matériel généralement nécessaire

• Un collecteur de gouttière : il dérive une partie de l’eau provenant de la descente pluviale.
• Un tuyau de raccordement : il transporte l’eau jusqu’à l’entrée de la citerne.
• Un raccord cannelé : il relie le tuyau à la sortie compatible du collecteur.
• Des colliers de serrage : ils maintiennent le tuyau sur les raccords cannelés.
• Des raccords complémentaires : ils permettent d’adapter les différents diamètres de l’installation.
• Un système de filtration : il limite l’entrée de feuilles, d’insectes et de débris dans la citerne.

Principales étapes d’installation

1. Choisir l’emplacement de la citerne
   • Placez la citerne sur une surface plane, stable, propre et correctement préparée.
   • Vérifiez la longueur nécessaire entre la gouttière et l’entrée de la citerne.
   • Conservez l’accès à la vanne, à la trappe de visite et aux raccordements.
2. Installer le collecteur de gouttière
   • Repérez la hauteur de pose recommandée par le fabricant.
   • Découpez la descente pluviale selon la notice du collecteur.
   • Installez le collecteur en respectant son sens de montage.
   • Contrôlez sa compatibilité avec la forme et les dimensions de la gouttière.
3. Visser le raccord cannelé sur le collecteur
   • Nettoyez le filetage avant le montage.
   • Utilisez le joint ou le système d’étanchéité recommandé pour le raccord.
   • Vissez sans forcer afin de ne pas endommager le filetage en polypropylène.
4. Raccorder le tuyau DN40
   • Enfoncez le tuyau sur toute la longueur utile de la partie cannelée.
   • Positionnez un collier de serrage adapté.
   • Serrez suffisamment pour maintenir le tuyau, sans l’écraser ni détériorer le raccord.
5. Relier le tuyau à la citerne
   • Raccordez l’autre extrémité du tuyau au coude de remplissage ou à l’adaptateur compatible.
   • Prévoyez une longueur de tuyau suffisante pour accompagner la variation de hauteur de la citerne pendant son remplissage.
   • Évitez les plis, les étranglements et les pentes inversées susceptibles de gêner l’écoulement.
6. Contrôler le trop-plein
   • Certains collecteurs renvoient automatiquement l’excédent d’eau vers la descente de gouttière.
   • Lorsque ce n’est pas le cas, prévoyez un dispositif de trop-plein adapté à l’installation.
   • Dirigez l’eau excédentaire vers une zone d’évacuation autorisée et correctement dimensionnée.
7. Effectuer un essai
   • Versez une petite quantité d’eau dans la gouttière ou attendez une pluie modérée.
   • Contrôlez chaque raccordement.
   • Resserrez légèrement les colliers en cas de suintement.

Bonnes pratiques pour une installation fiable

• Vérifiez régulièrement le filtre du collecteur et retirez les feuilles ou les débris accumulés.
• Contrôlez le serrage des colliers après les premiers remplissages.
• Évitez de tendre excessivement le tuyau entre la gouttière et la citerne.
• Protégez le tuyau contre les écrasements, les passages de véhicules et les angles coupants.
• Utilisez uniquement des raccords et tuyaux compatibles avec les diamètres de l’installation.
• Inspectez les raccordements avant une période de fortes pluies.
• Respectez les recommandations d’hivernage propres à votre citerne, au collecteur et à la pompe.

Collecteur, filtre et gestion du trop-plein

Le collecteur de gouttière a pour fonction de dériver une partie de l’eau vers la citerne. Selon le modèle choisi, il peut également intégrer une grille ou un filtre et assurer une fonction de trop-plein.

Le niveau de filtration dépend du modèle de collecteur. Il est donc recommandé d’entretenir également la toiture, les gouttières et les descentes pluviales.

Utiliser une pompe de surface pour redistribuer l’eau

Une pompe de surface peut être ajoutée afin d’aspirer l’eau stockée et de la distribuer vers un tuyau d’arrosage, un réseau d’irrigation ou un point de nettoyage extérieur.

La pompe doit être dimensionnée selon le débit souhaité, la hauteur d’aspiration, le dénivelé, la longueur du réseau et les équipements raccordés.

Éléments généralement recommandés

• une pompe auto-amorçante adaptée à l’eau de pluie ;
• un tuyau d’aspiration renforcé ;
• un clapet anti-retour avec crépine ;
• des raccords compatibles avec la vanne de la citerne ;
• un système de commande ou un automate, selon l’utilisation ;
• une protection contre la marche à sec ;
• un abri ventilé protégeant la pompe des intempéries.

Pour certains usages intérieurs autorisés, l’installation doit comprendre un réseau totalement séparé du réseau d’eau potable et respecter la réglementation applicable.

Vérifications avant la mise en service

• Le collecteur est correctement fixé à la descente de gouttière.
• Le raccord DN32 est compatible avec la sortie du collecteur.
• Le tuyau DN40 est suffisamment enfoncé sur le raccord cannelé.
• Le collier est correctement positionné et serré.
• Le tuyau ne présente aucun pli ni étranglement.
• Le raccordement à la citerne accompagne les mouvements liés au remplissage.
• Le système de trop-plein fonctionne correctement.
• Les différents raccords ne présentent aucun suintement lors de l’essai.
