Kit tuyau aspiration 7m Pompe – Citerne

Un kit complet pour aspirer l’eau stockée

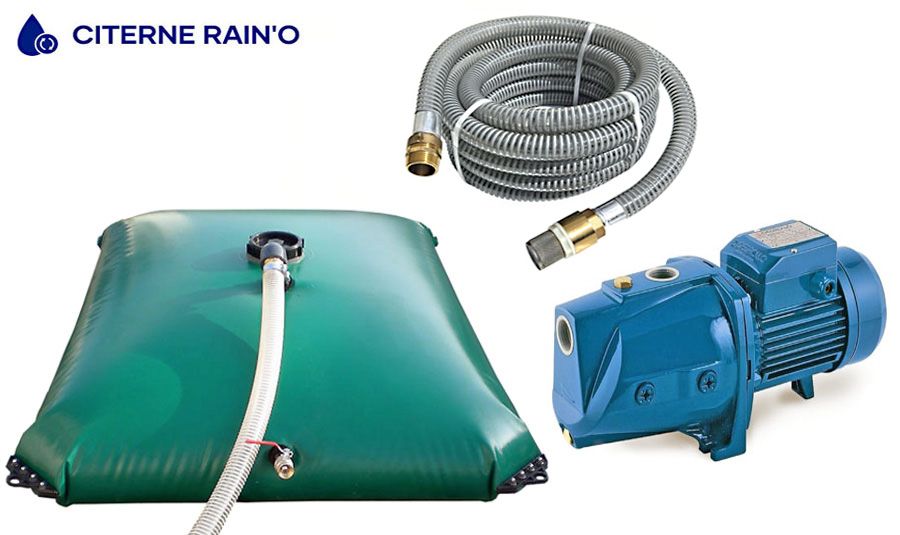

Le kit permet de créer la liaison d’aspiration entre la sortie de la citerne souple et l’entrée d’une pompe de surface compatible.

Il est conçu pour faciliter la mise en place d’un système de redistribution de l’eau de pluie vers un tuyau d’arrosage, un réseau d’irrigation ou un point de nettoyage extérieur.

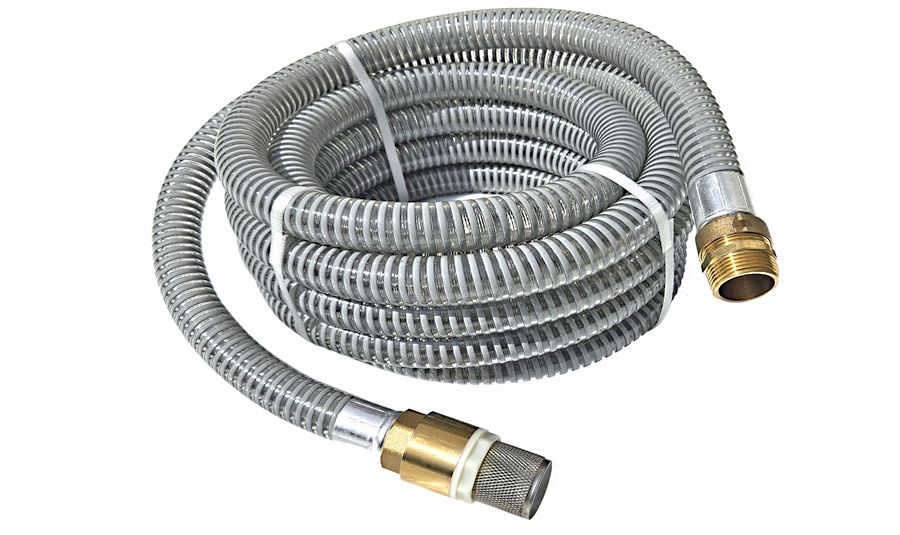

Composition et caractéristiques du kit d’aspiration

À quoi sert le clapet anti-retour avec crépine ?

Le clapet avec crépine est installé sur le circuit d’aspiration. Il assure deux fonctions complémentaires pour préserver le fonctionnement de la pompe.

Le maintien de l’eau dans le circuit facilite les redémarrages de la pompe et limite les opérations répétées de réamorçage.

Comment positionner la crépine dans la citerne ?

La crépine doit rester immergée dans l’eau afin de permettre une aspiration régulière, tout en évitant le contact direct avec le fond de la citerne.

• Maintenez la crépine légèrement au-dessus du fond de la citerne.
• Évitez de la placer dans une zone où les dépôts peuvent s’accumuler.
• Vérifiez qu’elle reste immergée lorsque le niveau d’eau baisse.
• Évitez que le tuyau ne forme une boucle ou un pli susceptible de gêner l’aspiration.
• Nettoyez régulièrement la grille de la crépine.

Comment installer le kit entre la citerne et la pompe ?

Matériel généralement nécessaire

• le kit tuyau d’aspiration de 7 m ;
• une citerne souple compatible ;
• une pompe de surface auto-amorçante compatible ;
• les joints d’étanchéité adaptés aux raccords ;
• les outils nécessaires au serrage des raccords ;
• un système de protection contre la marche à sec, selon la pompe.

Étapes principales de raccordement

1. Positionner la pompe
   • Installez la pompe sur un support stable, plan et sec.
   • Placez-la aussi près que possible de la citerne afin de limiter la longueur et la hauteur d’aspiration.
   • Protégez-la de la pluie, des projections d’eau et du gel.
2. Préparer la sortie de la citerne
   • Fermez la vanne avant toute intervention.
   • Vérifiez que le filetage est propre et en bon état.
   • Installez le raccord en laiton et le joint adaptés.
3. Raccorder le tuyau à la citerne
   • Vissez le raccord sans forcer.
   • Contrôlez que le tuyau n’est ni tendu ni plié.
   • Vérifiez l’étanchéité du raccordement.
4. Raccorder le tuyau à la pompe
   • Reliez l’autre extrémité à l’entrée d’aspiration de la pompe.
   • Utilisez le raccord et le joint adaptés.
   • Serrez progressivement afin de limiter les prises d’air.
5. Installer ou contrôler le clapet crépine
   • Vérifiez le sens de circulation indiqué sur le clapet.
   • Placez la crépine de manière à ce qu’elle reste immergée.
   • Évitez le contact direct avec le fond de la citerne.
6. Amorcer la pompe
   • Remplissez la pompe et le circuit d’aspiration selon la notice du fabricant.
   • Refermez soigneusement le bouchon d’amorçage.
7. Effectuer un essai
   • Ouvrez la vanne de la citerne.
   • Démarrez la pompe selon les instructions du fabricant.
   • Contrôlez l’absence de prise d’air, de fuite ou de bruit anormal.

Pourquoi l’étanchéité du circuit d’aspiration est-elle importante ?

Un circuit d’aspiration doit être aussi étanche à l’air que possible. Une prise d’air, même légère, peut réduire le débit, provoquer un désamorçage ou empêcher la pompe d’aspirer correctement.

• Utilisez des joints compatibles et en bon état.
• Contrôlez les filetages avant le montage.
• Serrez les raccords sans les endommager.
• Vérifiez l’état du tuyau sur toute sa longueur.
• Évitez les fissures, les plis et les écrasements.
• Contrôlez le clapet anti-retour en cas de désamorçage répété.

Comment choisir une pompe de surface adaptée ?

Le choix d’une pompe ne dépend pas uniquement du volume de la citerne. Il faut surtout tenir compte du débit recherché, de la pression nécessaire, de la hauteur d’aspiration, du dénivelé et de la longueur du réseau.

• Débit souhaité : nombre et type de points d’utilisation alimentés.
• Pression nécessaire : arrosage manuel, asperseurs, irrigation ou nettoyage.
• Hauteur d’aspiration : différence de niveau entre l’eau et la pompe.
• Dénivelé de refoulement : hauteur entre la pompe et le point d’utilisation.
• Longueur du réseau : pertes de charge dans les tuyaux et raccords.
• Commande automatique : démarrage à l’ouverture d’un robinet selon l’équipement.

Trois configurations de pompe proposées

Entretenir une pompe de surface auto-amorçante

Contrôler le circuit d’aspiration

• Nettoyez la crépine si elle est encrassée.
• Vérifiez le fonctionnement du clapet anti-retour.
• Contrôlez l’étanchéité des raccords et du tuyau.
• Recherchez les fissures, les plis et les prises d’air.
• Vérifiez que la crépine reste immergée.

Nettoyer les éléments hydrauliques

• Nettoyez le préfiltre lorsque la pompe en est équipée.
• Retirez les dépôts visibles selon les consignes du fabricant.
• Ne démontez pas la turbine ou le moteur sans suivre la notice technique.

Surveiller le moteur et l’alimentation électrique

• Assurez une ventilation suffisante autour de la pompe.
• Ne laissez jamais la pompe fonctionner à sec.
• Contrôlez l’état du câble, de la prise et des protections électriques.
• Faites vérifier toute surchauffe, odeur ou bruit anormal par un professionnel.

Protéger la pompe et le circuit contre le gel

Les pompes, tuyaux et raccords contenant de l’eau peuvent être endommagés par le gel.

• Vidangez la pompe en utilisant le bouchon prévu à cet effet.
• Vidangez les tuyaux et accessoires exposés au froid.
• Rangez la pompe dans un endroit sec et hors gel lorsqu’elle n’est pas utilisée.
• Nettoyez la crépine avant le stockage.
• Conservez les joints et raccords dans un endroit propre.

Vérifications avant la mise en service

• La pompe est installée sur une surface stable et protégée.
• La longueur de 7 m convient à la distance entre la citerne et la pompe.
• Les raccords en laiton sont compatibles avec les équipements.
• Le tuyau ne présente aucun pli, écrasement ou fissure.
• Le clapet anti-retour est monté dans le bon sens.
• La crépine est immergée sans toucher le fond.
• La pompe et le tuyau d’aspiration sont correctement amorcés.
• Le circuit ne présente aucune fuite ni prise d’air.
• Une protection contre la marche à sec est installée lorsque nécessaire.
