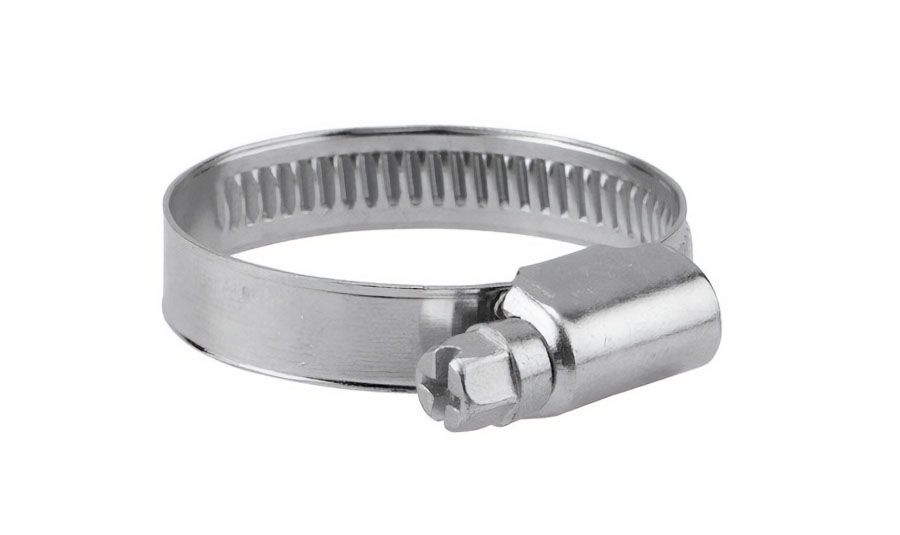

Collier de serrage 9mm 32–50 9 mm

À quoi sert ce collier de serrage ?

Le collier assure le maintien mécanique du tuyau sur la partie cannelée du raccord. Il contribue ainsi à limiter les déboîtements et les suintements au niveau de la connexion.

Caractéristiques du collier 32–50 mm

Raccords compatibles avec le collier

Le collier est prévu pour maintenir le tuyau DN40 sur les raccords cannelés utilisés dans le circuit de remplissage de la citerne.

Une fois le tuyau emboîté sur chaque raccord, le collier doit être placé sur la zone cannelée afin d’assurer un maintien correct.

Comment installer le collier de serrage ?

Matériel généralement nécessaire

• un collier de serrage 32–50 mm ;
• un tuyau spiralé DN40 ;
• un raccord cannelé compatible ;
• un tournevis ou une clé adaptée à la vis du collier ;
• les joints ou systèmes d’étanchéité prévus pour les filetages.

Étapes principales de montage

1. Contrôler les diamètres
   • Vérifiez que le tuyau peut être correctement emboîté sur le raccord cannelé.
   • Contrôlez que la plage 32–50 mm correspond au diamètre extérieur du tuyau.
2. Glisser le collier sur le tuyau
   • Placez le collier sur le tuyau avant de l’emboîter sur le raccord.
   • Desserrez suffisamment la vis pour faciliter le positionnement.
3. Emboîter le tuyau
   • Enfoncez le tuyau sur toute la longueur utile de la partie cannelée.
   • Vérifiez que le tuyau n’est ni plié ni déformé.
4. Positionner le collier
   • Placez-le au-dessus de la zone cannelée du raccord.
   • Évitez de le positionner trop près de l’extrémité du tuyau.
5. Serrer progressivement
   • Serrez la vis jusqu’à obtenir un maintien ferme.
   • Ne serrez pas excessivement afin de ne pas écraser le tuyau ou déformer le raccord.
6. Effectuer un contrôle
   • Tirez légèrement sur le tuyau pour vérifier sa tenue.
   • Faites circuler une faible quantité d’eau.
   • Contrôlez l’absence de suintement au niveau du raccordement.

Pourquoi le positionnement du collier est-il important ?

Le collier doit être placé au niveau de la partie cannelée du raccord. Cette zone offre une meilleure retenue mécanique du tuyau.

• Un collier trop proche de l’extrémité risque de ne pas maintenir correctement le tuyau.
• Un collier placé en dehors de la zone cannelée peut créer un serrage irrégulier.
• Un serrage excessif peut écraser le tuyau ou fragiliser le raccord en polypropylène.
• Un serrage insuffisant peut favoriser un déboîtement ou un suintement.

Le rôle du tuyau dans la récupération de l’eau de pluie

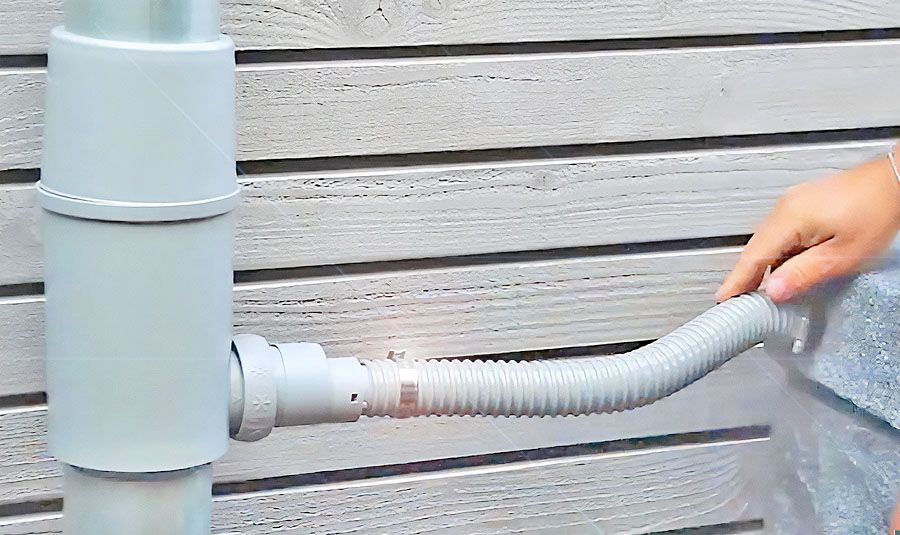

Le tuyau assure le transfert de l’eau depuis le collecteur installé sur la descente de gouttière jusqu’à la citerne.

Il doit rester correctement fixé, sans tension excessive et sans pli susceptible de ralentir l’écoulement.

• Il permet d’installer la citerne à proximité ou à distance de la gouttière.
• Il accompagne les variations de hauteur de la citerne pendant le remplissage.
• Il facilite le contournement de certains obstacles.
• Il peut être démonté pour l’entretien ou le nettoyage.
• Son diamètre et sa longueur influencent la qualité de l’écoulement.

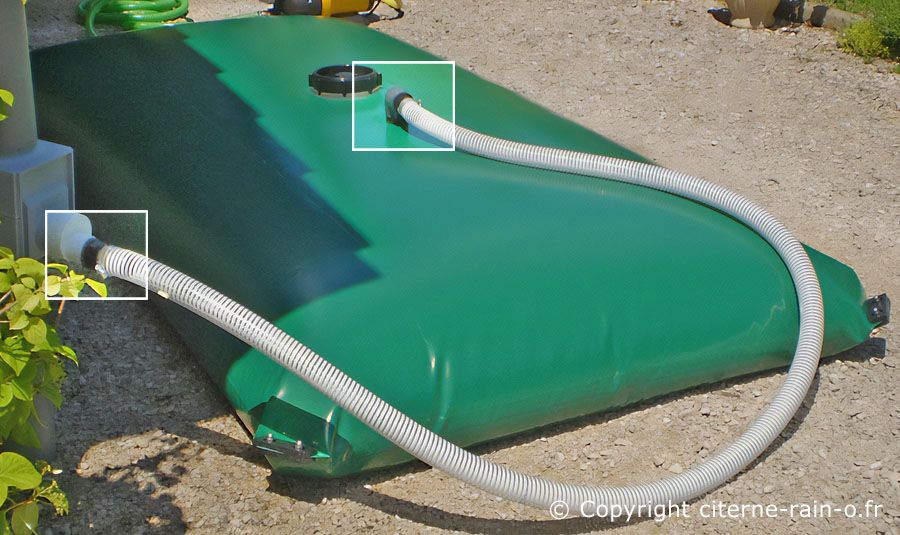

Créer une liaison fiable entre le collecteur et la citerne

Une installation complète comprend généralement plusieurs éléments complémentaires :

• un collecteur filtrant installé sur la descente pluviale ;
• un raccord cannelé femelle côté collecteur ;
• un tuyau spiralé DN40 ;
• un raccord cannelé mâle côté citerne ;
• deux colliers de serrage 32–50 mm ;
• les joints nécessaires à l’étanchéité des raccords filetés.

Chaque élément doit être compatible avec les diamètres et les filetages de l’installation.

Collecteur filtrant et gestion du trop-plein

Le collecteur dérive une partie de l’eau de la gouttière vers la citerne. Selon le modèle sélectionné, il peut également assurer une fonction de filtration et de trop-plein.

Le collecteur, le tuyau, les raccords et les colliers forment ainsi un circuit cohérent entre la gouttière et la réserve d’eau.

Entretien et vérifications régulières

• Inspectez le collier afin de détecter la corrosion, la déformation ou l’usure.
• Contrôlez son serrage après les premiers remplissages.
• Vérifiez que le tuyau reste correctement emboîté.
• Recherchez les fissures ou les écrasements du tuyau.
• Nettoyez le filtre du collecteur.
• Contrôlez l’absence de tension excessive sur les raccords.
• Remplacez tout collier détérioré ou ne permettant plus un serrage régulier.

Vérifications avant la mise en service

• La plage de serrage 32–50 mm correspond au diamètre du tuyau.
• Le tuyau est correctement emboîté sur le raccord cannelé.
• Le collier est positionné au niveau de la zone cannelée.
• Le serrage est ferme sans déformer le tuyau.
• Le tuyau ne présente aucun pli ni tension excessive.
• Les raccords filetés sont correctement étanchéifiés.
• Aucun suintement n’apparaît pendant l’essai.
• Le collecteur et le trop-plein fonctionnent correctement.
